توضیحات

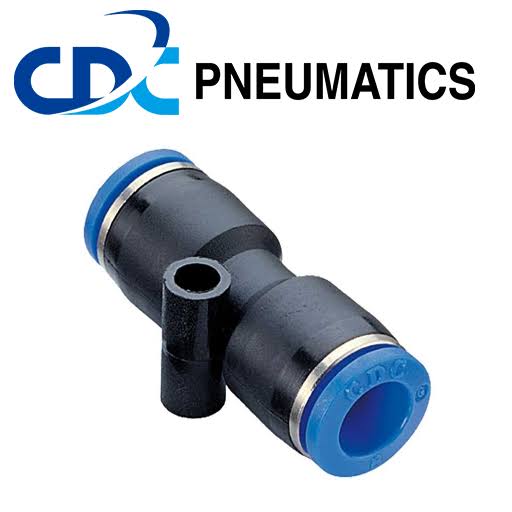

رابط مستقیم پنوماتیک CDC مدل PUC چیست؟
رابط مستقیم پنوماتیک CDC مدل PUC یکی از فیتینگهای کاربردی برای اتصال دو تیوب در مدارهای هوای فشرده است. این فیتینگ با ساختار مستقیم، دو مسیر را در یک راستا به یکدیگر متصل میکند و در لولهکشی تجهیزات پنوماتیک، ماشینآلات صنعتی و سیستمهای اتوماسیون کاربرد دارد.
مدل PUC در خانواده فیتینگهای One-Touch برند CDC قرار میگیرد. این ساختار امکان اتصال سریع تیوب را فراهم میکند و کاربر میتواند تیوب را داخل محل اتصال قرار دهد تا مکانیزم داخلی فیتینگ آن را نگه دارد. برای انتخاب مدل مناسب، باید قطر خارجی تیوب و مشخصات دقیق فیتینگ را با یکدیگر تطبیق دهید.
در سایت کاراکو صنعت میتوانید مشخصات و اطلاعات این محصول را در صفحه رابط مستقیم پنوماتیک CDC مدل PUC بررسی کنید.
رابط مستقیم پنوماتیک PUC چه کاربردی دارد؟
رابط مستقیم PUC زمانی کاربرد دارد که بخواهید دو تیوب پنوماتیک را در امتداد یک مسیر به یکدیگر متصل کنید. این فیتینگ مسیر عبور هوا را مستقیم نگه میدارد و برای ایجاد اتصال بین دو بخش از یک خط پنوماتیک گزینه مناسبی است.
در خطوط تولید و ماشینآلات صنعتی، ممکن است برای توسعه مدار، تعویض بخشی از شیلنگ یا ایجاد یک مسیر جدید به اتصال مستقیم نیاز داشته باشید. در چنین شرایطی، فیتینگ مناسب میتواند اتصال دو بخش تیوب را سادهتر کند.
ساختار One-Touch رابط CDC مدل PUC
CDC فیتینگهای One-Touch را برای اتصال تیوبهای پنوماتیک طراحی کرده است. در این ساختار، کاربر تیوب را داخل ورودی فیتینگ قرار میدهد و مکانیزم نگهدارنده داخلی آن را در جای خود ثابت میکند.
این طراحی نصب و جداسازی تیوب را ساده میکند و در زمان تعمیرات یا تغییر مسیر مدار، سرعت کار را افزایش میدهد. البته انتخاب سایز صحیح تیوب اهمیت زیادی دارد؛ زیرا اتصال باید با قطر خارجی تیوب سازگاری داشته باشد.
مشخصات فنی رابط مستقیم پنوماتیک CDC مدل PUC
مشخصات دقیق رابط PUC به کد کامل محصول و سایز تیوب بستگی دارد. CDC برای خانواده فیتینگهای One-Touch مدلهای مختلفی ارائه میکند و نسخههای مختلف PUC نیز بر اساس سایز تیوب و پیکربندی محصول تفاوت دارند.
| مشخصه | توضیحات |
|---|---|
| برند | CDC |
| مدل | PUC |
| نوع محصول | رابط مستقیم پنوماتیک |
| ساختار | One-Touch |
| کاربرد اصلی | اتصال مستقیم دو تیوب پنوماتیک |
| سیال کاربردی | هوای فشرده |
| نوع تیوب | بسته به مدل |
| سایز تیوب | بسته به کد کامل محصول |
| نوع اتصال تیوب | Push-In / One-Touch در مدلهای مربوطه |
در اطلاعات رسمی CDC، خانواده One-Touch شامل انواع مختلف فیتینگ برای اتصال مستقیم، تغییر مسیر، ایجاد انشعاب و اتصال تجهیزات پنوماتیک است. به همین دلیل هنگام سفارش باید کد کامل محصول را بررسی کنید و مشخصات یک مدل را به تمام نسخههای PUC تعمیم ندهید.
سایز رابط مستقیم CDC مدل PUC
سایز فیتینگ باید با قطر خارجی تیوب مورد استفاده مطابقت داشته باشد. CDC در خانواده فیتینگهای خود گزینههای متنوعی برای قطر تیوب ارائه میکند و مدل دقیق PUC نیز بر اساس همین مشخصات انتخاب میشود.
برای مثال، در خانواده Compact One-Touch مدلهای PUC-C برای تیوبهای 3، 4 و 6 میلیمتر ارائه شدهاند. این اطلاعات مربوط به نسخه PUC-C است و نباید آن را بدون بررسی کد محصول به تمام مدلهای PUC تعمیم داد.
| مدل PUC-C | قطر تیوب | قطر داخلی مسیر | وزن تقریبی |
|---|---|---|---|
| PUC-C 03 | 3 میلیمتر | 2.4 میلیمتر | 3 گرم |
| PUC-C 04 | 4 میلیمتر | 3.0 میلیمتر | 3 گرم |
| PUC-C 06 | 6 میلیمتر | 4.0 میلیمتر | 3 گرم |
اگر برای محصول خود به سایز دیگری نیاز دارید، باید کد کامل فیتینگ را بررسی کنید تا سایز واقعی و مشخصات همان مدل مشخص شود.
رابط مستقیم PUC برای شیلنگ پنوماتیک
رابط مستقیم PUC برای اتصال تیوبهای پنوماتیک کاربرد دارد و قطر خارجی شیلنگ باید با ورودی فیتینگ مطابقت داشته باشد. استفاده از تیوب نامتناسب میتواند کیفیت اتصال را کاهش دهد و احتمال نشتی را افزایش دهد.
هنگام انتخاب شیلنگ، علاوه بر قطر خارجی، فشار کاری، دمای کاری و جنس شیلنگ را نیز بررسی کنید. برای تکمیل مدار میتوانید شیلنگ پنوماتیک موجود در کاراکو صنعت را نیز بررسی کنید.
تفاوت رابط مستقیم PUC با اتصال سه راهی CDC
رابط مستقیم PUC برای اتصال دو تیوب در یک مسیر مستقیم استفاده میشود، اما اتصال سه راهی T یک مسیر انشعابی به مدار اضافه میکند. بنابراین کاربرد این دو فیتینگ با یکدیگر تفاوت دارد.
اگر دو تیوب را در امتداد یک مسیر به هم متصل میکنید، رابط مستقیم انتخاب مناسبی است. اما اگر قصد دارید از یک مسیر اصلی، یک انشعاب جدید ایجاد کنید، اتصال سه راهی پنوماتیک CDC مدل T کاربرد بیشتری دارد.
تفاوت رابط مستقیم PUC با اتصال زانویی CDC
رابط مستقیم مسیر تیوب را در یک خط ادامه میدهد، در حالی که اتصال زانویی جهت مسیر را تغییر میدهد. انتخاب بین این دو مدل به طراحی مدار و محل قرارگیری تجهیزات بستگی دارد.
اگر مسیر پنوماتیک نیاز به تغییر جهت دارد، میتوانید از اتصال زانویی پنوماتیک CDC استفاده کنید.
رابط مستقیم CDC و فلو کنترل پنوماتیک
رابط مستقیم PUC وظیفه اتصال تیوبها را انجام میدهد و برای تنظیم جریان هوا طراحی نشده است. در مقابل، فلو کنترل پنوماتیک برای کنترل میزان عبور هوا و تنظیم سرعت حرکت عملگرها کاربرد دارد.
بنابراین اگر هدف شما ایجاد یک اتصال مستقیم در مسیر است، رابط PUC انتخاب مناسبی محسوب میشود. اگر قصد دارید سرعت حرکت جک پنوماتیک را کنترل کنید، باید فیتینگ یا تجهیز مناسب کنترل جریان را انتخاب کنید.
رابط مستقیم CDC در مدار شیر برقی
رابط مستقیم PUC میتواند در مسیر اتصال شیلنگ به تجهیزات مختلف پنوماتیک مانند شیر برقی قرار بگیرد. برای مثال، با انتخاب فیتینگ و شیلنگ متناسب، میتوانید مسیر انتقال هوای فشرده را بین شیلنگ و بخش اتصال شیر برقی ایجاد کنید.
در این مدار، رابط مستقیم وظیفه اتصال مسیر را انجام میدهد و شیر برقی وظیفه کنترل و تغییر مسیر هوای فشرده را بر عهده دارد. بنابراین این دو قطعه عملکرد متفاوتی دارند اما در یک مدار پنوماتیک میتوانند در کنار یکدیگر کار کنند.
برای آشنایی بیشتر با تجهیز کنترلکننده جریان و مسیر هوا، میتوانید شیر برقی پنوماتیک را در سایت کاراکو صنعت بررسی کنید.
مزایای رابط مستقیم پنوماتیک CDC مدل PUC
- اتصال مستقیم دو تیوب پنوماتیک
- ساختار مناسب برای مدارهای هوای فشرده
- نصب سریع در مدلهای One-Touch
- امکان استفاده در کنار سایر فیتینگهای پنوماتیک
- تنوع سایز در خانواده فیتینگهای CDC
- مناسب برای خطوط پنوماتیک و اتوماسیون صنعتی
- کاربرد مناسب در توسعه و تعمیر مسیرهای هوای فشرده
نحوه نصب رابط مستقیم پنوماتیک PUC
ابتدا تیوب را با یک برش صاف و تمیز آماده کنید. سپس تیوب را در ورودی فیتینگ قرار دهید تا مکانیزم داخلی اتصال آن را نگه دارد.
پس از نصب، محل اتصال را بررسی کنید و مدار را تحت فشار قرار دهید. در صورت مشاهده نشتی، اتصال و وضعیت سطح تیوب را بررسی کنید.
برای جدا کردن تیوب، ابتدا فشار هوای مدار را کاملاً قطع و تخلیه کنید. سپس مکانیزم رهاسازی فیتینگ را فعال کنید و تیوب را خارج کنید.
نکات مهم هنگام استفاده از رابط CDC PUC
- قطر خارجی تیوب را با سایز فیتینگ تطبیق دهید.
- تیوب را با برش صاف و بدون آسیب آماده کنید.
- فشار کاری فیتینگ و تیوب را با شرایط مدار مقایسه کنید.
- دمای کاری سیستم را در نظر بگیرید.
- قبل از جداسازی تیوب، فشار مدار را تخلیه کنید.
- از وارد کردن کشش و نیروی جانبی بیش از حد به اتصال خودداری کنید.
- در صورت مشاهده نشتی، وضعیت تیوب و محل اتصال را بررسی کنید.
علت نشتی رابط مستقیم پنوماتیک
نشتی در محل اتصال میتواند دلایل مختلفی داشته باشد. انتخاب سایز نامناسب تیوب، برش نامناسب، آسیب سطح تیوب، نصب نادرست یا وارد شدن نیروی جانبی به فیتینگ از عوامل احتمالی ایجاد نشتی هستند.
برای بررسی نشتی، ابتدا فشار مدار را قطع کنید و سپس وضعیت تیوب و محل اتصال را بررسی کنید. اگر سطح تیوب آسیب دیده است، بخش آسیبدیده را جدا کنید و اتصال را با قسمت سالم تیوب دوباره بررسی کنید.
قیمت رابط مستقیم پنوماتیک CDC مدل PUC
قیمت رابط مستقیم CDC مدل PUC به سایز، کد دقیق محصول و شرایط تأمین بستگی دارد. به همین دلیل قیمت تمام نسخههای PUC یکسان نیست.
برای دریافت قیمت دقیق، بهتر است سایز تیوب و کد کامل محصول را مشخص کنید. اگر کد فیتینگ را ندارید، اعلام قطر خارجی تیوب و کاربرد موردنظر میتواند به انتخاب مدل مناسب کمک کند.
خرید رابط مستقیم پنوماتیک CDC مدل PUC
هنگام خرید رابط مستقیم پنوماتیک CDC مدل PUC ابتدا قطر خارجی تیوب را مشخص کنید. سپس مدل مناسب را بر اساس سایز تیوب و شرایط کاری مدار انتخاب کنید.
اگر مدار شما علاوه بر اتصال مستقیم به انشعاب یا تغییر مسیر نیاز دارد، میتوانید متناسب با نیاز خود از فیتینگهای دیگر CDC نیز استفاده کنید. انتخاب هر فیتینگ بر اساس عملکرد آن، به ایجاد یک مدار منظم و قابل سرویس کمک میکند.
سایر اتصالات پنوماتیک CDC در کاراکو صنعت
سوالات متداول
رابط مستقیم پنوماتیک CDC مدل PUC چیست؟
رابط مستقیم PUC یک فیتینگ پنوماتیک برای اتصال دو تیوب در یک مسیر مستقیم است و در خانواده فیتینگهای One-Touch CDC قرار میگیرد.
PUC برای چه سیالی مناسب است؟
این فیتینگ در مدارهای هوای فشرده کاربرد دارد. برای استفاده با سایر سیالات یا گازها باید سازگاری فنی مدل و شرایط کاری آن را بررسی کنید.
رابط مستقیم PUC چه سایزهایی دارد؟
CDC برای خانواده فیتینگهای خود سایزهای مختلف تیوب ارائه میکند. سایز دقیق رابط PUC باید بر اساس کد کامل محصول مشخص شود. برای نسخه PUC-C، CDC مدلهای مناسب تیوبهای 3، 4 و 6 میلیمتر را معرفی کرده است.
تفاوت رابط مستقیم PUC و سه راهی T چیست؟
رابط مستقیم دو تیوب را در یک مسیر به هم متصل میکند، اما سه راهی T یک انشعاب جدید در مدار ایجاد میکند.
تفاوت رابط مستقیم PUC و اتصال زانویی چیست؟
رابط مستقیم مسیر را در همان راستا ادامه میدهد، اما اتصال زانویی برای تغییر جهت مسیر تیوب استفاده میشود.
آیا رابط PUC در کنار شیر برقی استفاده میشود؟
بله. رابط PUC میتواند برای ایجاد اتصال در مسیر شیلنگ و تجهیزات پنوماتیک مانند شیر برقی استفاده شود. رابط مسیر اتصال را برقرار میکند و شیر برقی کنترل و تغییر مسیر هوای فشرده را انجام میدهد.
هنگام خرید رابط مستقیم CDC به چه نکاتی توجه کنیم؟
قطر خارجی تیوب، کد کامل فیتینگ، فشار و دمای کاری و شرایط محیطی مدار را بررسی کنید و سپس مدل مناسب را انتخاب کنید.
جمعبندی
رابط مستقیم پنوماتیک CDC مدل PUC برای اتصال دو تیوب در یک مسیر مستقیم از مدار هوای فشرده کاربرد دارد. ساختار One-Touch در مدلهای مربوطه نصب و جداسازی تیوب را ساده میکند و CDC خانواده متنوعی از فیتینگهای پنوماتیک را برای کاربردهای مختلف ارائه میدهد.
برای انتخاب صحیح این فیتینگ، قطر خارجی تیوب و کد کامل محصول را بررسی کنید و فشار و دمای کاری را با شرایط واقعی مدار تطبیق دهید. اگر مدار به ایجاد انشعاب نیاز دارد، سه راهی T و اگر به تغییر جهت مسیر نیاز دارد، اتصال زانویی گزینههای مناسبتری هستند.
خرید رابط مستقیم CDC مدل PUC از کاراکو صنعت
کاراکو صنعت در زمینه تأمین تجهیزات پنوماتیک، هیدرولیک و ابزار دقیق صنعتی فعالیت میکند و محصولات برند CDC را نیز برای کاربردهای مختلف پنوماتیک ارائه میدهد. برای خرید رابط مستقیم پنوماتیک CDC مدل PUC میتوانید سایز تیوب و مدل موردنیاز خود را مشخص کنید تا گزینه مناسب بررسی شود.
کاراکو صنعت بهعنوان تأمینکننده محصولات CDC، انواع فیتینگهای پنوماتیک این برند را در کنار سایر تجهیزات موردنیاز مدارهای هوای فشرده ارائه میکند.
