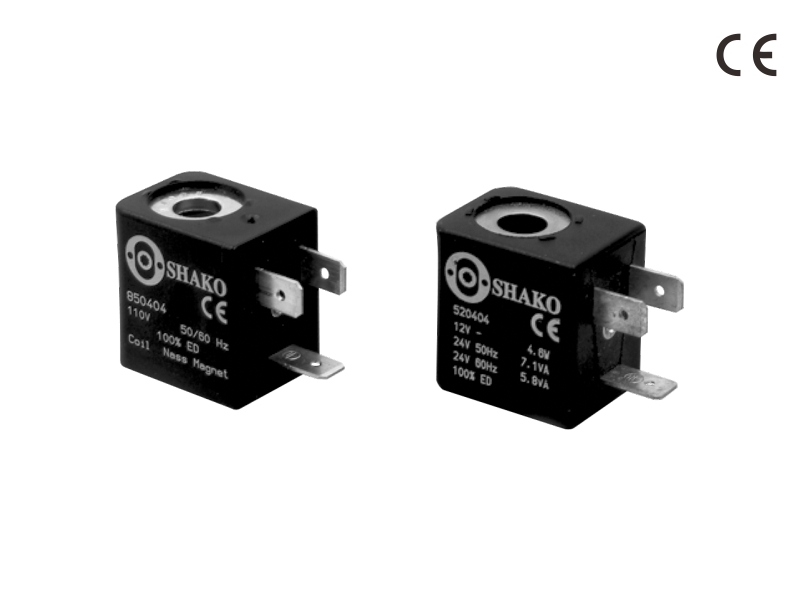

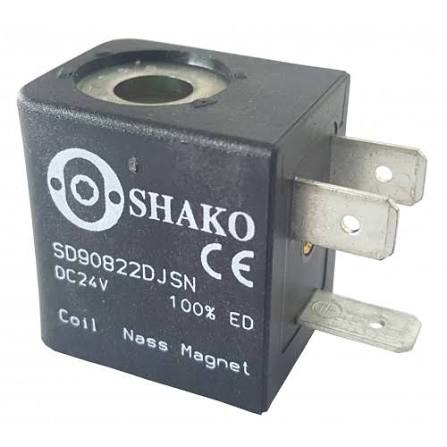

بوبین شیر برقی شاکو چیست؟
بوبین شیر برقی شاکو یکی از قطعات اصلی شیرهای برقی است که وظیفه ایجاد میدان مغناطیسی برای تحریک هسته شیر و تغییر وضعیت مسیر عبور سیال را بر عهده دارد. زمانی که ولتاژ مناسب به بوبین اعمال میشود، سیمپیچ میدان مغناطیسی ایجاد میکند و این میدان باعث حرکت بخش متحرک شیر برقی میشود.
در نتیجه، بوبین نقش مستقیمی در عملکرد صحیح شیر برقی دارد و انتخاب آن باید بر اساس ولتاژ، نوع جریان AC یا DC، ابعاد بوبین، قطر سوراخ مرکزی، توان، نوع اتصال و سازگاری با بدنه شیر انجام شود. شاکو برای شیرهای برقی مختلف خود بوبینهایی با ابعاد و مشخصات متفاوت ارائه کرده است.
انواع بوبین شیر برقی شاکو
بوبینهای شاکو یک مدل واحد نیستند و در چند سیستم مختلف تولید میشوند. در میان بوبینهای این برند، خانوادههای 40-17-01، 40-17-02، 40-17-03، 40-17-04 و 40-17-05 قرار دارند. هرکدام برای گروه مشخصی از شیرهای برقی و شرایط کاری طراحی شدهاند.
| مدل بوبین | سیستم | عرض / ابعاد اصلی | توان نامی | نوع اتصال | کاربرد / شیرهای سازگار |
|---|---|---|---|---|---|
| 40-17-01 | 8/22 | عرض 22 میلیمتر، سوراخ 8 میلیمتر | 4.8W / 4.9VA | DIN43650B | BM520، PU520، PS520، PU320، PU322، CY520، SPU520 و PU220-AR-01/02 |
| 40-17-02 | 5/16 | عرض 16 میلیمتر، سوراخ 5 میلیمتر | 2.5W / 4.0VA | سیم آزاد یا DIN | AM520 و SM520 |
| 40-17-03 | 13/30 | عرض 30 میلیمتر، سوراخ 13 میلیمتر | 15W / 17VA | DIN43650A | PU220، PU220AR-03، PU225، AM325، SPU225 و خانوادههای مرتبط |
| 40-17-04 | 13/36 ATEX | عرض 36 میلیمتر، سوراخ 13 میلیمتر | 8.5 تا 9.1W | سیم 3 متری | شیرهای سازگار با بوبین ضدانفجار |
| 40-17-05 | 8/22، 8/30 و 8/36 ATEX | 22، 30 یا 36 میلیمتر | حدود 4.5 تا 5.2W | سیم 3 متری / نسخه CSA | شیرهای شاکو با قابلیت استفاده از بوبین ضدانفجار |
ولتاژهای بوبین شیر برقی شاکو
یکی از مهمترین نکات هنگام خرید بوبین شیر برقی شاکو انتخاب ولتاژ صحیح است. شاکو بوبینهای خود را در ولتاژهای مختلف AC و DC عرضه میکند و تمام ولتاژها برای همه بوبینها یکسان نیستند. بنابراین قبل از سفارش باید مدل بوبین و ولتاژ مورد نیاز بهصورت همزمان مشخص شود.
| مدل | ولتاژهای قابل ارائه | نوع جریان | توضیحات |
|---|---|---|---|
| 40-17-01 | 12V، 24V، 110V، 220V، | AC / DC | 24VDC استاندارد؛ 110 و 220VAC استاندارد؛ 24VAC، 110VAC، 220VAC و 380VAC در پیکربندیهای دیگر |
| 40-17-02 | 12VDC، 24VDC، 24VAC، 110VAC، 220VAC | AC / DC | در نسخههای سیم آزاد و DIN موجود است |
| 40-17-03 | 12V، 24V، 48V، 110V، 220V، 230V، 380V | AC / DC | بسته به نسخه شامل AC یا DC است؛ ولتاژهای دیگر نیز بنا بر درخواست قابل ارائه هستند |
| 40-17-04 ATEX | 24VDC، 24VAC، 110VAC، 220VAC | AC / DC | نسخه ضدانفجار ATEX |
| 40-17-05 ATEX | 24VDC، 24VAC، 110VAC، 220VAC | AC / DC | نسخههای EEx و CSA برای سیستمهای 8/22، 8/30 و 8/36 |
بوبین شاکو 40-17-01
40-17-01 بوبین سیستم 8/22 شاکو است که عرض آن 22 میلیمتر و قطر سوراخ مرکزی آن 8 میلیمتر است. این بوبین از ترموپلاستیک مقاوم به حرارت ساخته شده و سیمپیچ آن از نوع مسی با کلاس عایقی H است.
توان نامی این بوبین 4.8 وات و 4.9VA اعلام شده است. این مدل برای شیرهایی مانند BM520، PU520، PS520، PU320، PU322، CY520، SPU520 و PU220-AR-01/02 قابل استفاده است.
ولتاژهای اعلامشده برای این خانواده شامل 220VAC، 110VAC و 24VDC بهعنوان گزینههای استاندارد و همچنین 24VAC، 110VAC، 220VAC و 380VAC در پیکربندیهای دیگر است.
بوبین شاکو 40-17-02
40-17-02 با سیستم 5/16 طراحی شده و عرض آن 16 میلیمتر و قطر سوراخ آن 5 میلیمتر است. توان نامی این بوبین 2.5 وات و 4.0VA اعلام شده و برای شیرهای برقی AM520 و SM520 مورد استفاده قرار میگیرد.
این بوبین با 220VAC، 110VAC، 24VAC، 24VDC و 12VDC قابل ارائه است و بسته به نسخه میتواند با سیم آزاد یا اتصال DIN عرضه شود.
بوبین شاکو 40-17-03
40-17-03 از سیستم 13/30 شاکو است و عرض 30 میلیمتر و سوراخ مرکزی 13 میلیمتر دارد. توان نامی آن 15 وات و 17VA اعلام شده و از اتصال DIN43650A استفاده میکند.
این مدل برای تعدادی از شیرهای شاکو از جمله PU220، PU220AR-03، PU225، AM325، SPU225، PU225H، PU225X و شیر بخار PU225S قابل استفاده است.
ولتاژهای استاندارد اعلامشده برای این بوبین شامل 12VAC، 12VDC، 24VAC، 24VDC، 48VAC، 48VDC، 110VAC، 110VDC، 220VDC، 230VAC و 380VAC است و ولتاژهای دیگر نیز بنا بر درخواست قابل ارائه هستند.
بوبین ضدانفجار شاکو 40-17-04
40-17-04 نسخه ATEX بوبین شاکو با سیستم 13/36 است. این مدل برای محیطهایی طراحی شده که الزامات مربوط به تجهیزات ضدانفجار اهمیت دارد و دارای گواهیهای مربوط به حفاظت در برابر گاز و گردوغبار قابل اشتعال است.
این بوبین دارای عرض 36 میلیمتر و سوراخ 13 میلیمتر است و توان آن بسته به ولتاژ حدود 8.5 تا 9.1 وات اعلام شده است. درجه حفاظت IP65 و کلاس عایقی F نیز برای این مدل ذکر شده است.
ولتاژهای اعلامشده برای 40-17-04 شامل 220VAC، 110VAC، 24VDC و 24VAC است.
بوبین ضدانفجار شاکو 40-17-05
40-17-05 یکی دیگر از بوبینهای ATEX شاکو است که برای سیستمهای 8/22، 8/30 و نسخه CSA با سیستم 8/36 ارائه شده است. این مدل با روش Encapsulation محافظت میشود و برای استفاده در محیطهای دارای الزامات ضدانفجار طراحی شده است.
این خانواده برای شیرهایی مانند BM520، PU520، PS520، PU320، PU322، CY520، CY525، SPU520 و PU220-AR-01/02 در نسخههای مربوطه قابل استفاده است.
ولتاژهای مشخصشده برای نسخههای مختلف این خانواده شامل 220VAC، 110VAC، 24VDC و 24VAC است.
در انتخاب بوبین شیر برقی شاکو به چه نکاتی توجه کنیم؟
انتخاب بوبین فقط بر اساس ظاهر یا اندازه تقریبی آن کار درستی نیست. بوبین باید از نظر الکتریکی و مکانیکی با شیر برقی سازگار باشد.
- ولتاژ: ولتاژ بوبین باید دقیقاً با ولتاژ مدار فرمان مطابقت داشته باشد.
- نوع جریان: مشخص کنید بوبین برای AC یا DC مورد نیاز است.
- ابعاد: عرض بوبین و قطر سوراخ مرکزی باید با شیر مطابقت داشته باشد.
- نوع اتصال: DIN، سیم آزاد یا نوع اتصال مشخصشده برای مدل را بررسی کنید.
- توان: توان مصرفی باید با مشخصات بوبین انتخابی مطابقت داشته باشد.
- نوع شیر: بوبین باید برای همان خانواده شیر برقی شاکو طراحی شده باشد.
- شرایط محیط: در محیطهای خطرناک باید نسخه دارای تأییدیه مناسب مانند ATEX انتخاب شود.
چرا ولتاژ صحیح بوبین اهمیت دارد؟
اگر ولتاژ اعمالشده به بوبین با ولتاژ نامی آن مطابقت نداشته باشد، عملکرد شیر میتواند دچار مشکل شود. اعمال ولتاژ نامناسب ممکن است باعث ایجاد گرمای بیش از حد، عملکرد ناقص یا آسیب به بوبین شود.
برای مثال، بوبین 24VDC را نباید صرفاً به دلیل مشابه بودن ابعاد، جایگزین نسخه 220VAC کرد. علاوه بر ولتاژ، نوع جریان نیز اهمیت دارد و باید AC یا DC بودن منبع تغذیه با مشخصات بوبین هماهنگ باشد.
تفاوت بوبین 24 ولت AC و 24 ولت DC
هر دو بوبین ممکن است با عبارت «24 ولت» شناخته شوند، اما 24VAC و 24VDC از نظر نوع جریان یکسان نیستند. بنابراین هنگام خرید باید علاوه بر عدد ولتاژ، نوع جریان نیز بررسی شود.
این موضوع در بوبینهای شاکو اهمیت ویژهای دارد، زیرا برخی خانوادهها در هر دو نوع AC و DC تولید میشوند و توان مصرفی آنها نیز میتواند متفاوت باشد.
بوبین شاکو برای چه شیرهایی استفاده میشود؟
بسته به نوع بوبین، سازگاری آن با شیرهای مختلف شاکو متفاوت است. برای نمونه، 40-17-01 برای خانوادههایی مانند BM520، PU520 و PU320 استفاده میشود، در حالی که 40-17-03 برای خانوادههایی مانند PU220، PU225 و AM325 کاربرد دارد.
بنابراین پیش از خرید باید مشخص شود بوبین قرار است روی کدام شیر نصب شود. صرفاً یکسان بودن ولتاژ به معنی سازگاری مکانیکی بوبین با شیر نیست.
بوبین شیر برقی شاکو و شیرهای پنوماتیک
در سیستمهای پنوماتیک، شیر برقی وظیفه کنترل مسیر هوای فشرده را بر عهده دارد و بوبین بخش الکتریکی تحریک شیر محسوب میشود. بنابراین سلامت بوبین برای عملکرد صحیح شیر برقی اهمیت دارد.
اگر بوبین دچار سوختگی یا خرابی شود، در برخی شرایط میتوان به جای تعویض کل شیر، تنها بوبین سازگار را تعویض کرد. البته این کار زمانی امکانپذیر است که بوبین جدید از نظر ابعاد، سیستم مغناطیسی، ولتاژ، توان و نوع اتصال با شیر موجود سازگار باشد.
بوبین شاکو؛ قطعه یدکی یا همراه شیر برقی؟
بوبین میتواند بهعنوان قطعه یدکی تهیه شود یا همراه با شیر برقی ارائه شود. در زمان خرید قطعه یدکی، داشتن اطلاعاتی مانند مدل شیر، ولتاژ بوبین و شکل اتصال میتواند انتخاب را بسیار دقیقتر کند.
در صورتی که مدل دقیق شیر مشخص باشد، میتوان خانواده بوبین سازگار را از روی اطلاعات فنی آن تعیین کرد. این روش بسیار مطمئنتر از انتخاب بوبین فقط بر اساس شکل ظاهری است.
بوبین شیر برقی شاکو برای تعمیر و تعویض
اگر شیر برقی شما دیگر عمل نمیکند، قبل از تعویض کل شیر بهتر است وضعیت بوبین بررسی شود. قطع شدن سیمپیچ، سوختگی، آسیب عایق یا استفاده از ولتاژ نامناسب میتواند باعث از کار افتادن بوبین شود.
در صورت خرابی بوبین، انتخاب یک بوبین یدکی شاکو با مشخصات صحیح میتواند راهکار مناسبی باشد؛ اما باید مدل دقیق شیر و بوبین قبلی با گزینه جایگزین تطبیق داده شود.
محصولات مرتبط با بوبین شیر برقی شاکو
بوبین تنها یکی از اجزای سیستم پنوماتیک است. در یک مدار کامل ممکن است در کنار شیر برقی از اتصالات، شیلنگ، رگلاتور و سایر تجهیزات آمادهسازی هوای فشرده نیز استفاده شود.
برای آمادهسازی هوای فشرده میتوانید
واحد مراقبت پنوماتیک شاکو
را بررسی کنید.
همچنین برای تنظیم فشار هوای مدار میتوانید از
رگلاتور پنوماتیک شاکو
استفاده کنید.
در مدارهای پنوماتیک، اتصال صحیح تجهیزات نیز اهمیت دارد. برای نمونه میتوانید
اتصال مستقیم پنوماتیک CDC
و
اتصال زانویی پنوماتیک CDC
را نیز بررسی کنید.
بوبین شاکو و شیر برقی
در صورتی که علاوه بر بوبین به شیر کامل نیاز دارید، در سایت کاراکو صنعت انواع شیرهای برقی پنوماتیک از برندهای مختلف نیز عرضه میشوند. برای مثال میتوانید
شیر برقی پارکر
و محصولات مشابه را بررسی کنید.
قیمت بوبین شیر برقی شاکو
قیمت بوبین شیر برقی شاکو به مدل، ولتاژ، نوع اتصال، ابعاد، توان و نسخه استاندارد یا ضدانفجار آن بستگی دارد. بنابراین نمیتوان برای تمام بوبینهای شاکو یک قیمت ثابت در نظر گرفت.
بهخصوص نسخههای ATEX مانند 40-17-04 و 40-17-05 به دلیل ساختار و تأییدیههای خاص، با بوبینهای استاندارد تفاوت دارند.
راهنمای خرید
برای خرید بوبین شاکو ابتدا مدل شیر برقی خود را مشخص کنید. سپس ولتاژ و نوع جریان بوبین، ابعاد، نوع اتصال و توان را بررسی کنید. اگر بوبین قبلی در اختیار شماست، اطلاعات درجشده روی آن میتواند در شناسایی مدل مناسب کمک کند.
اگر محیط نصب دارای خطر انفجار است، حتماً باید نسخه دارای گواهی مناسب برای همان محیط انتخاب شود و استفاده از بوبین استاندارد در چنین شرایطی جایگزین نسخه ضدانفجار نیست.
سوالات متداول درباره محصول
کویل شیر برقی شاکو چه وظیفهای دارد؟
بوبین با دریافت جریان الکتریکی میدان مغناطیسی ایجاد میکند و باعث تحریک مکانیزم داخلی شیر برقی و تغییر وضعیت آن میشود.
بوبین شاکو در چه ولتاژهایی موجود است؟
بسته به مدل، ولتاژهایی مانند 12V، 24V، 110V، 220V و در نسخههای AC یا DC ارائه میشوند. همه این ولتاژها برای همه مدلهای بوبین موجود نیستند و باید مدل دقیق بررسی شود.
آیا بوبین 24VAC با 24VDC یکی است؟
خیر. عدد ولتاژ یکسان است اما نوع جریان متفاوت است. بنابراین AC و DC بودن بوبین باید با منبع تغذیه مدار مطابقت داشته باشد.
آیا میتوان بوبین شاکو را روی هر شیر برقی شاکو نصب کرد؟
خیر. بوبینها بر اساس سیستم مغناطیسی، ابعاد و نوع شیر طراحی شدهاند. مدل بوبین باید با شیر مورد نظر سازگار باشد.
بوبین 40-17-01 برای چه شیرهایی مناسب است؟
این بوبین برای خانوادههایی مانند BM520، PU520، PS520، PU320، PU322، CY520، SPU520 و PU220-AR-01/02 استفاده میشود.
تفاوت 40-17-01 و 40-17-03 چیست؟
40-17-01 سیستم 8/22 با عرض 22 میلیمتر و سوراخ 8 میلیمتر است، در حالی که 40-17-03 سیستم 13/30 با عرض 30 میلیمتر و سوراخ 13 میلیمتر دارد. بنابراین از نظر ابعاد، توان و شیرهای سازگار متفاوت هستند.
خرید بوبین شیر برقی شاکو از کاراکو صنعت
بوبین شیر برقی شاکو یک قطعه تخصصی است و انتخاب صحیح آن به تطبیق دقیق مشخصات الکتریکی و مکانیکی با شیر برقی بستگی دارد. در هنگام سفارش، مدل شیر، ولتاژ، نوع جریان، ابعاد بوبین و نوع اتصال را بررسی کنید تا قطعه مناسب انتخاب شود.
کاراکو صنعت این محصول را در دسته بوبین و تجهیزات پنوماتیک عرضه میکند و برای استعلام قیمت و موجودی میتوانید با کارشناسان مجموعه تماس بگیرید.
کاراکو صنعت؛ تأمینکننده تجهیزات پنوماتیک، هیدرولیک و ابزار دقیق صنعتی.
