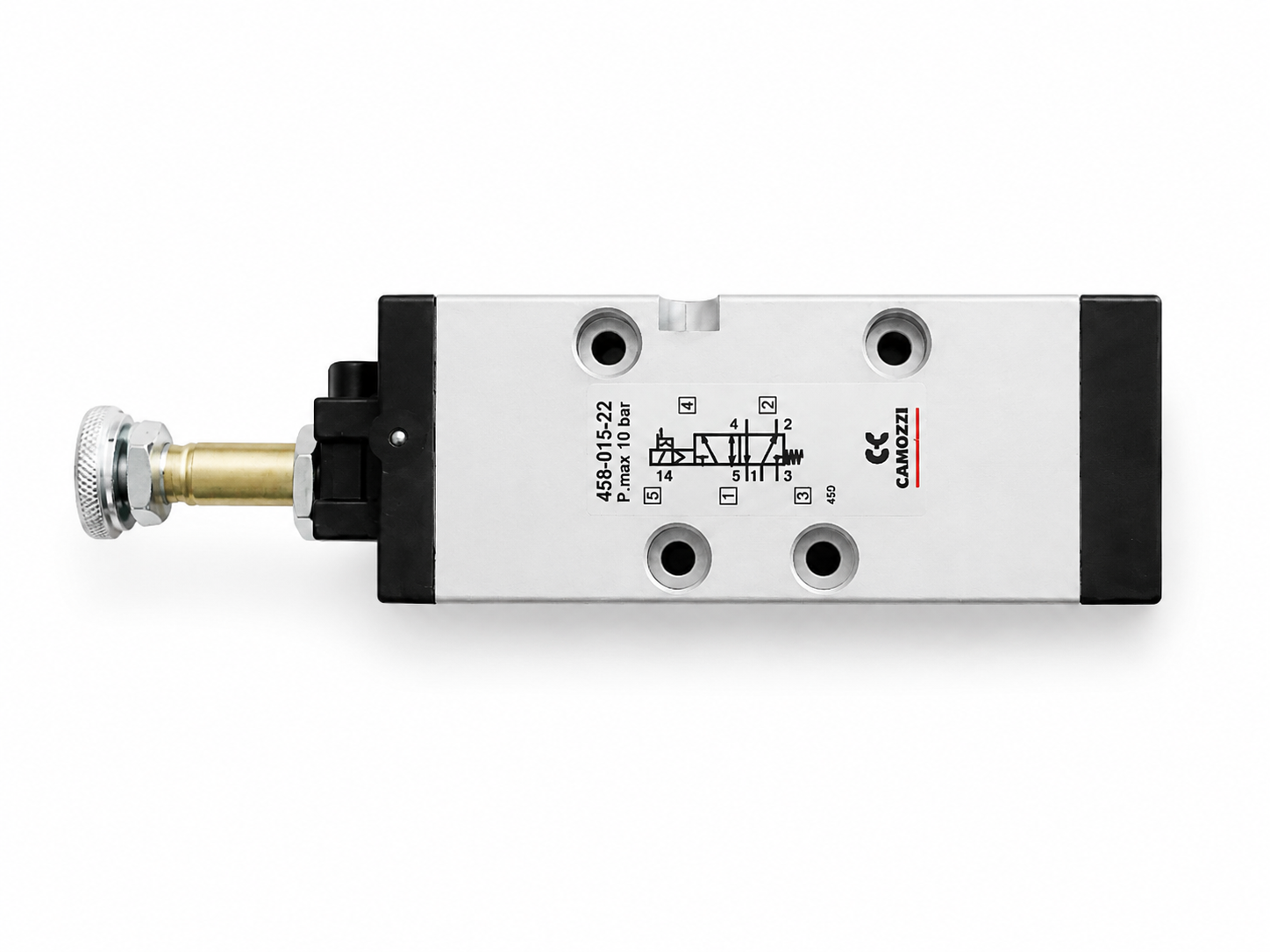

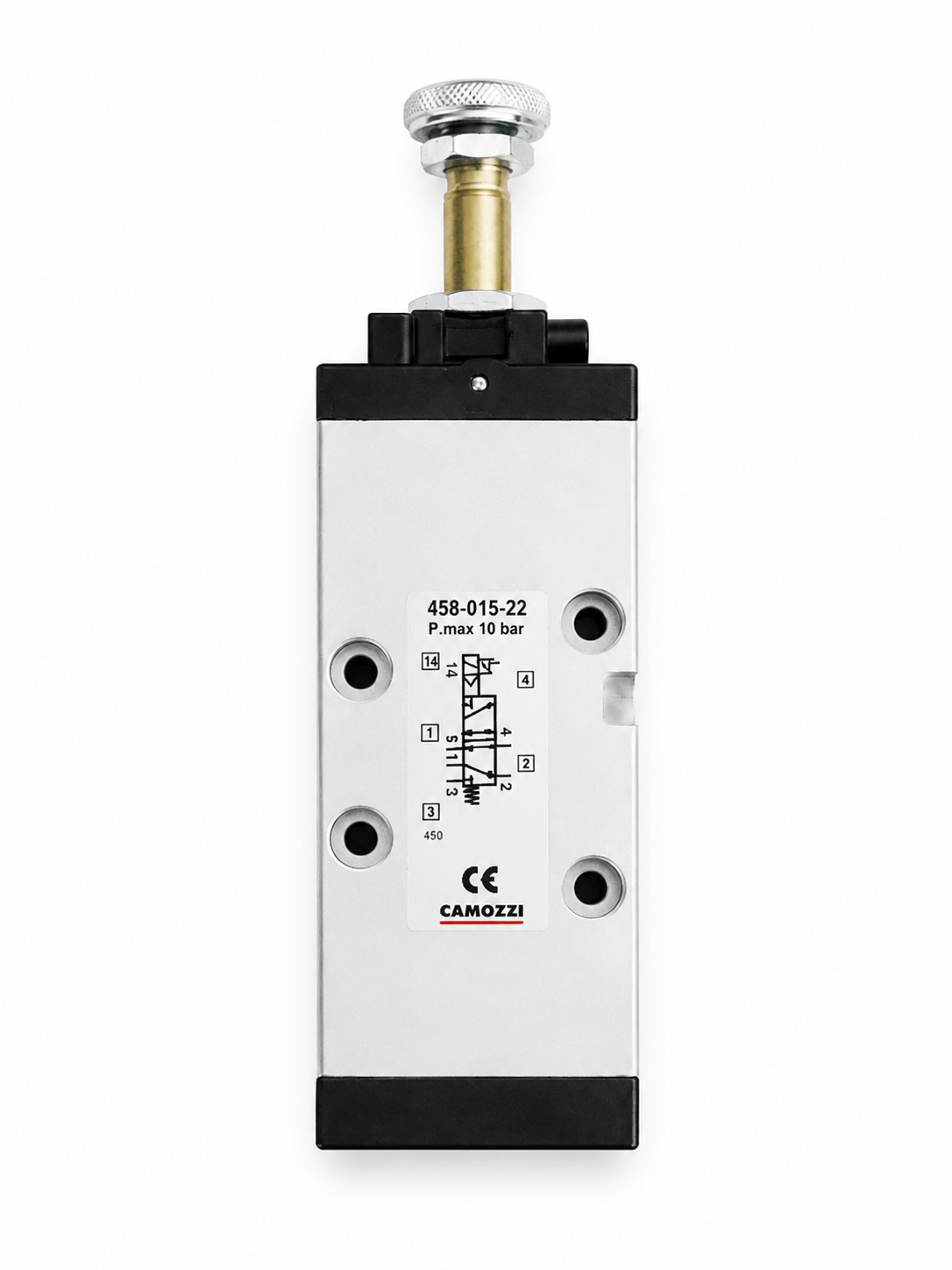

شیر برقی پنوماتیک کاموزی 5/2 سایز 1/8 مدل ‎458-015-22‎

شیر برقی کاموزی مدل
458-015-22یکی از شیرهای کنترل جهت پنوماتیک سری 4 برند Camozzi است که با عملکرد
5/2، تک‌بوبین و برگشت فنر
طراحی شده است. این شیر دارای اتصال
G1/8،
دبی نامی
650 Nl/min
و محدوده فشار کاری
2.5 تا 10 bar
است و برای کنترل رفت و برگشت عملگرهای پنوماتیک، به‌خصوص جک‌های دوطرفه، کاربرد دارد.

اگر برای خرید شیر برقی کاموزی دنبال یک شیر 5/2 صنعتی هستی،
مدل 22-015-458 یکی از گزینه‌های سری 4 کاموزی است.
با این حال قبل از خرید باید علاوه بر سایز رزوه و عملکرد شیر، فشار سیستم،
دبی مورد نیاز و مشخصات بوبین هم بررسی شود؛ چون ولتاژ بوبین در کد پایه شیر
به‌تنهایی مشخص نشده است.

برای مشاهده سایر مدل‌ها می‌تونی وارد

دسته شیر برقی پنوماتیک

کاراکو صنعت بشی.

شیر برقی کاموزی 22-015-458 چیست؟

این محصول یک شیر کنترل جهت 5/2 از سری 4 کاموزی است.
عبارت 5/2 یعنی شیر دارای پنج پورت و دو وضعیت کاری است.
این نوع ساختار یکی از رایج‌ترین انتخاب‌ها برای کنترل سیلندرهای پنوماتیک
دوطرفه محسوب می‌شود.

مدل 22-015-458 از نوع تک‌بوبین با برگشت فنر است.
یعنی با تحریک بوبین، شیر از وضعیت اولیه خارج می‌شود و مسیرهای هوای فشرده
تغییر می‌کنند. بعد از قطع فرمان الکتریکی، فنر داخلی شیر را به وضعیت
اولیه برمی‌گرداند.

مشخصات فنی شیر برقی کاموزی 22-015-458

شیر برقی 5/2 کاموزی چطور کار می‌کند؟

در یک شیر 5/2 پنج مسیر پنوماتیکی وجود دارد که معمولاً شامل یک ورودی فشار،
دو خروجی به سمت عملگر و دو مسیر تخلیه هستند.
با تغییر وضعیت شیر، هوای فشرده به یکی از دو سمت سیلندر هدایت می‌شود
و هوای سمت مقابل تخلیه می‌شود.

وقتی بوبین شیر برقی کاموزی تحریک می‌شود،
اسپول داخلی جابه‌جا شده و مسیر جریان تغییر می‌کند.
بعد از قطع برق، فنر شیر را به موقعیت قبلی برمی‌گرداند.
این ساختار باعث می‌شود شیر برای کنترل جک‌های دوطرفه و بسیاری از
ماشین‌آلات اتوماتیک مناسب باشد.

کاربرد شیر برقی کاموزی 22-015-458

• کنترل جک‌های پنوماتیک دوطرفه
• ماشین‌آلات بسته‌بندی
• خطوط مونتاژ و تولید
• سیستم‌های اتوماسیون صنعتی
• دستگاه‌های جابه‌جایی و فیکسچرهای پنوماتیک
• ماشین‌آلات صنعتی دارای حرکت رفت و برگشتی
• مدارهای فرمان هوای فشرده
• تجهیزات تولیدی و ماشین‌سازی

چرا شیر 5/2 برای جک دوطرفه استفاده می‌شود؟

سیلندر پنوماتیک دوطرفه برای حرکت رفت و برگشت به ورود هوای فشرده
از دو سمت پیستون نیاز دارد. شیر 5/2 می‌تواند جریان هوا را بین این دو
مسیر جابه‌جا کند و در نتیجه جهت حرکت جک را تغییر دهد.

برای نمونه می‌تونی مشخصات

جک DSBC فستو

رو هم بررسی کنی که یک سیلندر پنوماتیک دوطرفه صنعتی است.

تفاوت شیر 5/2 و شیر 3/2 کاموزی چیست؟

انتخاب بین شیر 3/2 و 5/2 مستقیماً به نوع مدار بستگی دارد.
شیر 3/2 دارای سه پورت و دو وضعیت است و در بسیاری از مدارهای
فرمان یا عملگرهای یک‌طرفه استفاده می‌شود.

در مقابل، شیر 22-015-458 از نوع 5/2 است و
برای کنترل مسیرهای بیشتری طراحی شده است.
اگر به شیر 3/2 نرمال بسته نیاز داری، می‌تونی

شیر برقی پنوماتیک کاموزی 3/2 NC

رو هم در کاراکو صنعت ببینی.

دبی شیر برقی کاموزی چقدر است؟

دبی نامی این مدل 650 Nl/min اعلام شده است.
این عدد یکی از پارامترهای مهم موقع انتخاب شیر برای جک پنوماتیکه،
چون اگر مصرف هوای عملگر بیشتر از ظرفیت مناسب شیر باشه،
سرعت حرکت و عملکرد سیستم می‌تونه تحت تأثیر قرار بگیره.

البته دبی واقعی مدار فقط به شیر بستگی نداره.
قطر شیلنگ، طول مسیر، تعداد زانوها، اتصالات، فشار ورودی و
سایز پورت جک هم در افت فشار و جریان واقعی تأثیر دارند.

فشار کاری شیر برقی کاموزی 22-015-458

محدوده فشار کاری این شیر 2.5 تا 10 بار است.
بنابراین فشار هوای ورودی باید داخل محدوده مناسب قرار داشته باشه.
به‌خصوص اگر دستگاه در فشارهای خیلی پایین کار می‌کنه،
حداقل فشار عملکرد شیر باید مورد توجه قرار بگیره.

برای کنترل و آماده‌سازی فشار هوای ورودی می‌تونی

فیلتر رگلاتور کاموزی MC104-D00

رو هم بررسی کنی.

هوای ورودی شیر سری 4 کاموزی باید چگونه باشد؟

برای شیرهای سری 4 کاموزی استفاده از هوای فشرده فیلترشده توصیه می‌شود.
این سری در حالت استاندارد بدون نیاز به روغن‌کاری کار می‌کند.

اگر سیستم از هوای روغن‌کاری‌شده استفاده می‌کند،
Camozzi روغن با گرید ISO VG32 را توصیه کرده و
تأکید می‌کند که بعد از شروع روغن‌کاری، این فرآیند نباید متوقف شود.

برای مشاهده تجهیزات آماده‌سازی هوا می‌تونی وارد

دسته رگلاتور و فیلتراسیون پنوماتیک

بشی.

آیا بوبین روی شیر 22-015-458 چند ولت است؟

یکی از نکات مهم موقع خرید این شیر برقی کاموزی
این است که ولتاژ بوبین را نباید فقط از روی کد پایه شیر حدس زد.
برای انتخاب صحیح باید کد و پلاک خود بوبین بررسی شود.

Camozzi برای این خانواده امکان استفاده از بوبین‌های مختلف را فراهم کرده
و ولتاژ می‌تواند بسته به کانفیگ کامل متفاوت باشد.
پس قبل از سفارش مشخص کن مدار فرمان دستگاه مثلاً 24 ولت DC،
یا یکی از ولتاژهای AC مورد نیاز را استفاده می‌کند.

اتصال G1/8 یعنی چه؟

پورت‌های پنوماتیک این شیر از نوع G1/8 هستند.
برای اتصال شیر به شیلنگ پنوماتیک باید فیتینگ رزوه‌ای مناسب با
رزوه G1/8 و قطر خارجی شیلنگ انتخاب شود.

برای تکمیل مدار می‌تونی

اتصال مستقیم پنوماتیک CDC

یا

اتصال زانویی پنوماتیک CDC

رو بررسی کنی.

تفاوت شیر تک‌بوبین و دوبوبین چیست؟

مدل 22-015-458 از نوع تک‌بوبین با برگشت فنر است.
در این ساختار، یک بوبین شیر را از حالت اولیه خارج می‌کند و بعد از
قطع برق، فنر آن را به حالت اولیه برمی‌گرداند.

در شیرهای دوبوبین، تغییر وضعیت معمولاً با تحریک دو بوبین مختلف
انجام می‌شود و نوع رفتار شیر بعد از قطع فرمان با مدل تک‌بوبین فرق دارد.
بنابراین انتخاب تک‌بوبین یا دوبوبین باید براساس منطق کنترلی دستگاه انجام شود.

Manual Override شیر کاموزی چیست؟

شیرهای سری 4 کاموزی دارای کنترل دستی یا
Manual Override
هستند. این قابلیت برای تست عملکرد شیر و مدار در زمان نصب،
راه‌اندازی یا تعمیرات کاربرد دارد.

در مدل استاندارد مورد بررسی، Manual Override از نوع
Bistable استاندارد است.
با این حال استفاده از کنترل دستی باید مطابق دستورالعمل و شرایط ایمنی
دستگاه انجام شود.

کنترل سرعت جک در کنار شیر برقی

خود شیر برقی وظیفه اصلی تغییر مسیر جریان هوای فشرده را انجام می‌دهد
و تنظیم دقیق سرعت جک معمولاً با تجهیزات کنترل جریان انجام می‌شود.

در مدارهایی که به تنظیم سرعت حرکت جک نیاز داری،
می‌تونی شیر کنترل جریان یا
فلو کنترل پنوماتیک
رو متناسب با سایز شیلنگ و نوع مدار انتخاب کنی.

مزایای شیر برقی کاموزی سری 4

• عملکرد 5/2 برای مدارهای پنوماتیک
• مناسب برای کنترل جک‌های دوطرفه
• تک‌بوبین با برگشت فنری
• اتصال G1/8
• دبی نامی 650 Nl/min
• فشار کاری 2.5 تا 10 بار
• بدنه آلومینیومی
• اسپول استنلس استیل
• دارای Manual Override
• قابلیت نصب در موقعیت‌های مختلف
• امکان انتخاب بوبین متناسب با مدار الکتریکی

قبل از خرید شیر برقی کاموزی به چه نکاتی توجه کنیم؟

قبل از خرید شیر برقی کاموزی مدل
458-015-22بهتره مشخصات اصلی سیستم رو بررسی کنی تا شیر مناسب مدار انتخاب بشه.

• عملکرد شیر: مطمئن شو مدار به شیر 5/2 نیاز داره.
• نوع تحریک: این مدل تک‌بوبین با برگشت فنره.
• سایز پورت: اتصال شیر G1/8 است.
• فشار کاری: فشار مدار باید با بازه 2.5 تا 10 بار هماهنگ باشد.
• دبی: دبی شیر باید با مصرف هوای جک و سیستم هماهنگ باشد.
• ولتاژ بوبین: حتماً پلاک و کد بوبین بررسی شود.
• اتصالات: فیتینگ و شیلنگ مناسب G1/8 انتخاب شود.
• کیفیت هوا: هوای ورودی باید به‌درستی آماده‌سازی شود.
• دمای محیط: شرایط محیطی دستگاه با محدوده مجاز شیر تطابق داشته باشد.

قیمت شیر برقی کاموزی 22-015-458

قیمت شیر برقی کاموزی مدل
458-015-22به عواملی مثل موجودی بازار، شرایط تأمین، بوبین مورد نیاز،
ولتاژ بوبین، اصالت کالا و تغییرات قیمت تجهیزات صنعتی بستگی دارد.

برای استعلام قیمت بهتره علاوه بر مدل شیر، عکس بوبین یا مشخصات
ولتاژ مدار فرمان رو هم ارسال کنی تا مجموعه مورد نیاز دقیق‌تر بررسی شود.

سوالات متداول درباره شیر برقی کاموزی

شیر 22-015-458 چند راهه است؟

این محصول یک شیر کنترل جهت 5/2 است؛ یعنی پنج پورت و دو وضعیت کاری دارد.

سایز اتصال شیر برقی کاموزی 22-015-458 چیست؟

سایز اتصال پنوماتیک این مدل G1/8 است.

دبی شیر 22-015-458 چقدر است؟

دبی نامی این مدل 650 لیتر نرمال بر دقیقه است.

فشار کاری این شیر چقدر است؟

محدوده فشار کاری این شیر 2.5 تا 10 بار است.

شیر 22-015-458 تک‌بوبین است؟

بله. این مدل تک‌بوبین بوده و دارای برگشت فنری است.

این شیر برای جک دوطرفه مناسب است؟

بله، شیرهای 5/2 این خانواده برای کنترل سیلندرهای پنوماتیک
دوطرفه طراحی شده‌اند؛ البته دبی و سایز شیر باید با جک و مدار تطبیق داده شود.

بوبین این شیر 24 ولت است یا 220 ولت؟

از روی کد پایه شیر نمی‌توان ولتاژ بوبین را قطعی تعیین کرد.
ولتاژ باید از روی پلاک یا کد کامل بوبین نصب‌شده بررسی شود.

فرق شیر 5/2 با 3/2 چیست؟

شیر 5/2 پنج پورت و دو وضعیت دارد و معمولاً برای کنترل جک‌های
دوطرفه استفاده می‌شود، در حالی که شیر 3/2 سه پورت و دو وضعیت دارد
و کاربردهای متفاوتی در مدار پنوماتیک دارد.

خرید شیر برقی کاموزی از کاراکو صنعت

برای خرید شیر برقی کاموزی مدل
458-015-22بهتره قبل از ثبت سفارش، نوع عملکرد، فشار کاری، دبی،
سایز اتصال و مشخصات بوبین رو با نیاز دستگاه تطبیق بدی.

برای مشاهده سایر محصولات این برند می‌تونی وارد

صفحه نمایندگی کاموزی

در سایت کاراکو صنعت بشی.

کاراکو صنعت به عنوان نمایندگی کاموزی و مرکز تأمین محصولات Camozzi
در زمینه تأمین شیرهای برقی، تجهیزات آماده‌سازی هوای فشرده،
اتصالات و سایر محصولات پنوماتیک این برند فعالیت می‌کند.
برای استعلام قیمت و موجودی شیر برقی کاموزی مدل
458-015-22می‌تونی مشخصات دستگاه یا تصویر قطعه رو برای کارشناسان کاراکو صنعت ارسال کنی.
