گیج فشار ویکا WIKA | معرفی، مشخصات و راهنمای خرید
گیج فشار ویکا چیست؟
گیج فشار وسیلهای برای اندازهگیری و نمایش فشار گاز یا مایع در یک سیستم است. مقدار اندازهگیریشده معمولاً روی صفحه مدرج و توسط عقربه نمایش داده میشود؛ البته WIKA علاوه بر مدلهای مکانیکی، تجهیزات دیجیتال اندازهگیری فشار نیز دارد.
کاربرد این تجهیزات تنها به یک صنعت محدود نیست. سیستمهای هیدرولیک و پنوماتیک، پمپها، کمپرسورها، خطوط فرآیندی، ماشینآلات و تأسیسات صنعتی از جمله محلهای رایج استفاده از فشارسنج هستند.
گیج فشار WIKA چگونه کار میکند؟
بسیاری از گیجهای مکانیکی WIKA بر اساس مکانیزم Bourdon Tube یا لوله بوردون کار میکنند. فشار سیال وارد لوله اندازهگیری شده و تغییر شکل کنترلشدهای در آن ایجاد میکند. مکانیزم داخلی این حرکت را به عقربه منتقل میکند تا مقدار فشار روی صفحه نمایش داده شود.
یکی از مزایای این ساختار، عملکرد مکانیکی آن است. مدلهای بوردون برای نمایش فشار به منبع تغذیه الکتریکی نیاز ندارند و به همین دلیل در بسیاری از کاربردهای صنعتی مورد استفاده قرار میگیرند.
انواع گیج فشار ویکا
WIKA محصولات اندازهگیری فشار را در طراحیهای متنوعی تولید میکند. انتخاب نوع مناسب باید بر اساس فشار، سیال و شرایط فرآیند انجام شود.
گیج فشار بوردون WIKA
مدلهای Bourdon Tube از رایجترین انواع گیج مکانیکی هستند. این ساختار برای محدوده وسیعی از کاربردهای صنعتی استفاده میشود و WIKA آن را در اندازهها، متریالها و رنجهای مختلف ارائه میکند.

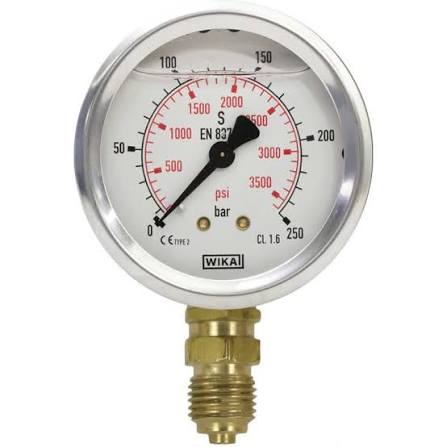

گیج فشار روغنی ویکا
در برخی مدلها محفظه داخلی با مایع پر میشود. وجود مایع میتواند حرکت اجزای مکانیکی را در برابر لرزش و فشارهای دینامیکی مستهلک کند و خواندن عقربه را در چنین شرایطی آسانتر سازد.
مایعپر بودن ویژگی همه محصولات نیست. بنابراین اگر دستگاه لرزش دارد یا فشار سیستم دائماً نوسان میکند، باید مدل مناسب بر اساس دیتاشیت و شرایط واقعی کار انتخاب شود.
گیج فشار استیل WIKA
برای محیطهای صنعتی یا فرآیندهایی که مقاومت بیشتر در برابر شرایط محیطی و برخی سیالات مورد نیاز است، مدلهایی با قطعات استنلس استیل عرضه میشوند. جنس دقیق بدنه و قسمتهای در تماس با سیال باید در مشخصات هر مدل بررسی شود.
گیج اختلاف فشار WIKA
گیج اختلاف فشار برای نمایش اختلاف فشار میان دو نقطه استفاده میشود. چنین تجهیزاتی میتوانند در سیستمهای فیلتراسیون، تأسیسات و فرآیندهایی که کنترل اختلاف فشار اهمیت دارد مورد استفاده قرار گیرند.
گیج فشار مطلق
در کاربردهایی که فشار باید نسبت به خلأ مطلق اندازهگیری شود، تجهیزات اندازهگیری فشار مطلق مورد استفاده قرار میگیرند. انتخاب این مدلها با گیجهای معمول فشار نسبی تفاوت دارد و باید نوع اندازهگیری از ابتدا مشخص شود.
مشخصات مهم گیج فشار ویکا
مشخصات فنی محصولات WIKA بر اساس سری و کد محصول تغییر میکند. هنگام انتخاب، موارد زیر بیشترین اهمیت را دارند:
- رنج فشار: محدودهای که گیج برای اندازهگیری آن طراحی شده است.
- قطر صفحه: اندازه صفحه نمایش که باید با محل نصب و فاصله خواندن متناسب باشد.
- نوع اتصال: نوع و سایز اتصال فرآیندی باید با سیستم هماهنگ باشد.
- محل اتصال: بسته به مدل، اتصال میتواند در قسمت پایین یا پشت تجهیز قرار گیرد.
- کلاس دقت: میزان دقت مورد نیاز باید با کاربرد دستگاه تناسب داشته باشد.
- جنس قطعات: متریال قسمتهای در تماس با سیال باید با فرآیند سازگار باشد.
- دمای کاری: شرایط دمایی محیط و سیال باید پیش از انتخاب بررسی شوند.
- نوع سیال: گاز، مایع و ویژگیهای شیمیایی سیال بر انتخاب محصول تأثیر دارند.
رنج گیج فشار WIKA
یکی از مهمترین پارامترها در انتخاب گیج فشار ویکا، محدوده اندازهگیری است. WIKA گیجهای خود را برای رنجهای متنوع فشار ارائه میکند؛ بنابراین نباید یک محدوده ثابت را به تمام مدلهای این برند نسبت داد.
فشار عادی دستگاه، بیشترین فشار احتمالی و شرایط نوسانی سیستم باید پیش از انتخاب رنج بررسی شوند. انتخاب محدوده نامناسب میتواند خوانایی اندازهگیری یا عملکرد صحیح تجهیز را تحت تأثیر قرار دهد.
قطر صفحه گیج فشار
اندازه صفحه یا Nominal Size یکی دیگر از مشخصات مهم است. ابعاد مناسب باید بر اساس فضای نصب و فاصله اپراتور از تجهیز انتخاب شود.
مدلهای مختلف WIKA با اندازههای متفاوت عرضه میشوند. به همین علت هنگام تعویض یک گیج قدیمی، علاوه بر رنج فشار باید قطر صفحه و ابعاد نصب نیز کنترل شوند.
اتصال گیج فشار ویکا
اتصال فرآیندی باید کاملاً با محل نصب سازگار باشد. تفاوت در نوع رزوه، سایز اتصال یا موقعیت آن میتواند مانع نصب صحیح محصول شود.
در زمان سفارش، مشخص کردن سایز رزوه و محل اتصال اهمیت زیادی دارد. اگر اطلاعات دقیق در دسترس نیست، تصویر واضح محصول قبلی و محل نصب میتواند به شناسایی مدل مناسب کمک کند.
گیج فشار خشک بهتر است یا روغنی؟
پاسخ این سؤال به شرایط کاری دستگاه بستگی دارد. مدلهای خشک در بسیاری از کاربردهای معمول استفاده میشوند، در حالی که گیجهای مایعپر میتوانند در محیطهای دارای لرزش و بارهای دینامیکی گزینه مناسبتری باشند.
WIKA نیز برای کاربردهای دارای فشار دینامیکی بالا، مدلهای مایعپر ارائه میکند. مایع داخل محفظه موجب میرایی قطعات متحرک میشود و میتواند خوانایی عقربه را در شرایط لرزشی بهبود دهد.
کاربرد گیج فشار ویکا در صنعت
تجهیزات اندازهگیری فشار WIKA در صنایع گوناگون قابل استفاده هستند. نوع دقیق محصول باید متناسب با استانداردها و شرایط هر کاربرد انتخاب شود.
- سیستمهای هیدرولیک
- سیستمهای پنوماتیک
- پمپها و تجهیزات انتقال سیال
- کمپرسورها
- ماشینآلات صنعتی
- تأسیسات مکانیکی
- خطوط تولید
- صنایع فرآیندی
- نفت، گاز و پتروشیمی
- سیستمهای آب و تأسیسات مرتبط
راهنمای انتخاب گیج فشار WIKA
انتخاب صحیح تنها با دانستن رنج فشار امکانپذیر نیست. نوع سیال، دما، میزان لرزش، ابعاد محل نصب و جنس قطعات نیز باید مشخص باشند.
اگر قرار است یک گیج قدیمی جایگزین شود، بررسی اطلاعات درجشده روی همان محصول بهترین نقطه شروع است. کد مدل یا Part Number میتواند فرآیند شناسایی را بسیار سادهتر کند.
پیش از خرید بهتر است اطلاعات زیر را آماده داشته باشید:
- مدل یا کد فنی
- رنج فشار مورد نیاز
- واحد اندازهگیری مانند bar یا psi
- قطر صفحه
- نوع و سایز رزوه
- محل اتصال
- نوع سیال
- دمای فرآیند
- شرایط لرزش دستگاه
- تعداد مورد نیاز
چرا Part Number گیج WIKA مهم است؟
دو فشارسنج ممکن است از نظر ظاهری بسیار شبیه باشند اما مشخصات متفاوتی داشته باشند. تغییر در رنج فشار، متریال، کلاس دقت، اتصال یا قطر صفحه میتواند محصول مورد نیاز را کاملاً تغییر دهد.
Part Number و اطلاعات درجشده روی گیج به شناسایی دقیقتر محصول کمک میکنند. هنگام جایگزینی نیز بهتر است مشخصات مدل قدیمی با دیتاشیت مدل جدید مقایسه شود.
قیمت گیج فشار ویکا
قیمت گیج فشار ویکا به مدل و مشخصات فنی محصول بستگی دارد. سری تجهیز، رنج اندازهگیری، قطر صفحه، متریال، نوع اتصال، کلاس دقت و موجودی بازار از عواملی هستند که میتوانند بر قیمت اثر بگذارند.
جهت دریافت قیمت دقیق، بهتر است کد محصول و تعداد مورد نیاز را اعلام کنید. نبود کد فنی نیز مانع بررسی نیست؛ تصویر واضح صفحه، اتصال و مشخصات سیستم میتواند اطلاعات مناسبی برای شناسایی محصول فراهم کند.
خرید گیج فشار ویکا
پیش از خرید گیج فشار ویکا، مشخصات محصول را با شرایط واقعی دستگاه مقایسه کنید. انتخاب تنها بر اساس قیمت یا ظاهر محصول ممکن است باعث تهیه مدلی شود که از نظر رنج، اتصال یا متریال با سیستم سازگار نیست.
مشاوره پیش از خرید بهخصوص برای کاربردهای صنعتی و جایگزینی تجهیزات قدیمی اهمیت بیشتری دارد. ارائه اطلاعات کامل میتواند احتمال خطا در انتخاب را کاهش دهد.
سوالات متداول درباره گیج فشار ویکا
گیج فشار ویکا ساخت کدام کشور است؟
WIKA یک برند آلمانی فعال در حوزه تجهیزات اندازهگیری و ابزار دقیق است و انواع تجهیزات اندازهگیری فشار را برای کاربردهای صنعتی ارائه میکند.
برای انتخاب گیج WIKA چه اطلاعاتی لازم است؟
رنج فشار، قطر صفحه، نوع و سایز اتصال، نوع سیال، دمای کاری و شرایط نصب از مهمترین اطلاعات مورد نیاز هستند. وجود کد فنی محصول نیز انتخاب را سادهتر میکند.
آیا تمام گیجهای WIKA روغنی هستند؟
خیر. این برند هم مدلهای خشک و هم مدلهای مایعپر دارد. نوع مناسب بر اساس شرایط کاری و میزان لرزش یا نوسان فشار انتخاب میشود.
گیج فشار روغنی برای چه شرایطی مناسب است؟
مدلهای مایعپر میتوانند برای محیطهای دارای لرزش و بارهای دینامیکی فشار مناسب باشند. انتخاب نهایی باید با مشخصات فنی مدل و شرایط دستگاه مطابقت داشته باشد.
برای استعلام قیمت چه اطلاعاتی ارسال کنیم؟
ارسال Part Number، تصویر واضح محصول، رنج فشار و تعداد مورد نیاز بهترین روش برای بررسی قیمت و موجودی است.
نمایندگی گیج فشار ویکا در کاراکو صنعت
کاراکو صنعت به عنوان نمایندگی ویکا در زمینه تأمین انواع گیج فشار، ترانسمیتر فشار و تجهیزات ابزار دقیق WIKA فعالیت میکند. مشتریان میتوانند برای انتخاب محصول، بررسی مشخصات و استعلام قیمت، اطلاعات تجهیز مورد نیاز خود را ارائه کنند.
اگر کد محصول را در اختیار دارید، Part Number را برای بررسی ارسال کنید. در صورت نبود کد نیز تصویر واضح گیج، رنج فشار، نوع اتصال و سایر مشخصات فنی میتواند برای شناسایی مدل استفاده شود.
کاراکو صنعت؛ نمایندگی ویکا و مرکز تأمین گیج فشار WIKA و تجهیزات ابزار دقیق.
