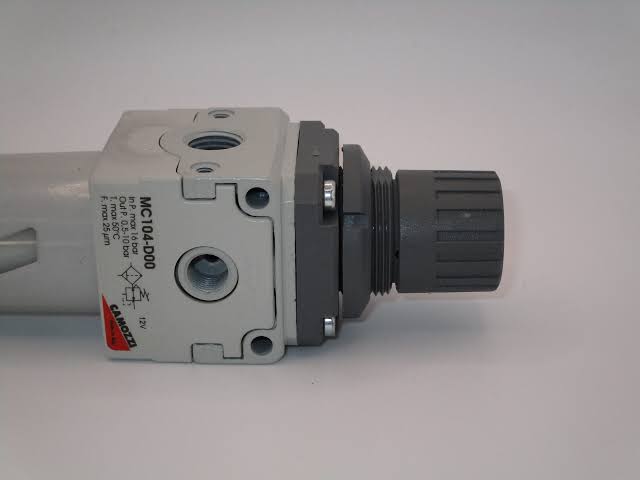

فیلتر رگلاتور پنوماتیک کاموزی سایز 1/4 مدل MC104-D00

فیلتر رگلاتور کاموزی مدل
MC104-D00
یکی از تجهیزات آماده‌سازی هوای فشرده سری MC برند Camozzi است که دو وظیفه مهم
فیلتراسیون هوای فشرده و تنظیم فشار خروجی
را در یک مجموعه جمع‌وجور انجام می‌دهد. این مدل دارای اتصال
G1/4،
المنت فیلتر 25 میکرون و محدوده تنظیم فشار خروجی
0.5 تا 10 bar
است و برای استفاده در مدارهای پنوماتیک و ماشین‌آلات صنعتی طراحی شده است.

اگر برای خرید فیلتر رگلاتور کاموزی دنبال مدل
MC104-D00
هستی، بهتره فقط ظاهر قطعه یا سایز اتصال رو ملاک قرار ندی. نوع تخلیه کندانس،
درجه فیلتراسیون، فشار ورودی و خروجی، وجود یا عدم وجود گیج و حتی پسوندهای کد فنی
در تجهیزات آماده‌سازی هوای Camozzi اهمیت دارن. در ادامه مشخصات این کد رو دقیق‌تر
بررسی می‌کنیم.

فیلتر رگلاتور کاموزی MC104-D00 چیست؟

مدل MC104-D00 یک
Filter-Regulator
از سری MC کاموزی است. یعنی فیلتر هوا و رگلاتور فشار در یک بدنه قرار گرفته‌اند.
هوای فشرده ابتدا از بخش فیلتراسیون عبور می‌کند و سپس فشار آن توسط رگلاتور روی
مقدار مورد نیاز مدار تنظیم می‌شود.

استفاده از فیلتر رگلاتور به‌جای نصب فیلتر و رگلاتور مجزا می‌تواند فضای نصب را
کاهش بدهد و طراحی مدار آماده‌سازی هوا را جمع‌وجورتر کند. خود Camozzi نیز سری MC
را به‌صورت ماژولار طراحی کرده تا بتوان تجهیزات آماده‌سازی هوا را متناسب با نیاز
سیستم کنار یکدیگر قرار داد.

برای دیدن سایر تجهیزات مرتبط می‌تونی وارد

دسته رگلاتور و فیلتراسیون پنوماتیک

در کاراکو صنعت بشی.

مشخصات فنی فیلتر رگلاتور کاموزی MC104-D00

کد MC104-D00 چه اطلاعاتی به ما می‌دهد؟

کد فنی در محصولات Camozzi اهمیت زیادی داره و کمک می‌کنه قبل از خرید بفهمیم دقیقاً
با چه کانفیگی طرف هستیم. در کد
MC104-D00
بخش‌های اصلی نشان‌دهنده سری، سایز، نوع تجهیز، درجه فیلتراسیون و نوع تخلیه هستند.

• MC: سری MC تجهیزات آماده‌سازی هوای Camozzi
• 1: سایز مربوط به اتصال G1/4
• 04: پورت G1/4
• D: Filter-Regulator
• 0 اول: المنت فیلتر 25 میکرون استاندارد
• 0 دوم: تخلیه دستی/نیمه‌اتوماتیک Self-Relieving

این مدل بدون پسوند اضافی عرضه شده، بنابراین نسخه استاندارد آن گیج فشار همراه
ندارد، رنج فشار خروجی آن 0.5 تا 10 بار است و از By-pass Valve نیز استفاده نمی‌کند.
همین موضوع یکی از دلایلیه که موقع جایگزینی محصول، باید کد کامل روی قطعه قبلی بررسی بشه.

فیلتر رگلاتور کاموزی چگونه کار می‌کند؟

هوای فشرده از ورودی G1/4 وارد مجموعه می‌شود. در بخش اول،
المنت 25 میکرون ذرات و آلودگی‌های متناسب با درجه فیلتراسیون خودش رو از جریان هوا
جدا می‌کنه و رطوبت یا کندانس جداشده در کاسه پایین دستگاه جمع میشه.

بعد از فیلتراسیون، هوا وارد قسمت تنظیم فشار میشه. کاربر با استفاده از ولوم
رگلاتور، فشار خروجی رو متناسب با نیاز مدار تنظیم می‌کنه. محدوده استاندارد تنظیم
در MC104-D00 از
0.5 تا 10 bar است.

وجود قابلیت Relieving در رگلاتور هم باعث میشه در شرایط مربوط به کاهش فشار تنظیمی،
فشار سمت خروجی امکان تخلیه از مسیر داخلی رگلاتور رو داشته باشه.

تخلیه نیمه‌اتوماتیک MC104-D00 چطور عمل می‌کند؟

یکی از ویژگی‌های مهم این فیلتر رگلاتور کاموزی،
تخلیه کندانس از نوع دستی/نیمه‌اتوماتیک است. طبق کاتالوگ Camozzi، زمانی که
مکانیزم تخلیه در وضعیت مربوطه قرار داشته باشه و فشار سیستم به کمتر از حدود
0.3 bar
برسه، کندانس امکان تخلیه پیدا می‌کنه.

تخلیه به‌صورت دستی هم امکان‌پذیره. بنابراین این مدل رو نباید با نسخه‌هایی که
دارای شناور و تخلیه کاملاً اتوماتیک هستند اشتباه گرفت.

آیا MC104-D00 گیج فشار دارد؟

خیر؛ نسخه استاندارد MC104-D00 طبق کاتالوگ رسمی
بدون گیج فشار ارائه می‌شود، اما روی مجموعه پورت
G1/8
برای گیج در نظر گرفته شده است.

اگر قصد نصب فشارسنج جداگانه داری، حتماً رنج اندازه‌گیری، نوع و سایز رزوه و شرایط
کاری گیج رو با سیستم خودت تطبیق بده. برای بررسی گزینه‌های فشارسنج می‌تونی صفحه

گیج فشار ویکا

رو هم ببینی؛ البته سازگاری مستقیم هر گیج باید بر اساس مشخصات فنی بررسی بشه.

فیلتر 25 میکرون چه کاربردی دارد؟

المنت استاندارد این مدل 25 میکرونه و برای آماده‌سازی عمومی هوای فشرده در
کاربردهای پنوماتیک طراحی شده. طبق کاتالوگ Camozzi، کیفیت هوای خروجی این خانواده
در نسخه 25 میکرون می‌تونه مطابق
ISO 8573-1:2010 Class [7:8:4]
باشد.

البته فیلتر 25 میکرون رو نباید با فیلترهای خیلی ریز یا Coalescing Filterها یکی
دونست. اگر دستگاهت به هوای بسیار تمیز، حذف آئروسل روغن یا کلاس خاصی از کیفیت هوا
نیاز داره، باید مراحل فیلتراسیون جداگانه بر اساس نیاز واقعی سیستم انتخاب بشن.

کاربرد فیلتر رگلاتور پنوماتیک کاموزی

فیلتر رگلاتور پنوماتیک کاموزی می‌تونه در ابتدای مدار هوای فشرده
قرار بگیره تا قبل از ورود هوا به شیرها و عملگرها، فشار تنظیم و بخشی از آلودگی‌های
جامد و کندانس جدا بشه.

• ماشین‌آلات اتوماسیون صنعتی
• خطوط تولید و مونتاژ
• سیستم‌های پنوماتیک کارخانه‌ای
• ماشین‌آلات بسته‌بندی
• مدارهای دارای شیر برقی پنوماتیک
• مدارهای دارای جک و سیلندر پنوماتیک
• ماشین‌سازی و تجهیزات صنعتی
• سیستم‌های توزیع و آماده‌سازی هوای فشرده

استفاده از MC104-D00 در کنار شیر برقی کاموزی

یکی از کاربردهای منطقی فیلتر رگلاتور کاموزی قرار گرفتن در
بخش آماده‌سازی هوا قبل از شیرهای کنترل جهت پنوماتیکه. بعد از تنظیم فشار، هوا
می‌تونه وارد شیر برقی شده و جریان مورد نیاز عملگرها رو کنترل کنه.

اگر می‌خوای سیستم رو با محصولات خود Camozzi تکمیل کنی، در کاراکو صنعت

شیر برقی پنوماتیک کاموزی 5/2 مدل 458-015-22

و

شیر برقی پنوماتیک کاموزی 3/2 NC مدل 438-015-22

هم موجود هستند.

البته سایز اتصال 1/8 شیرهای بالا به معنی اتصال مستقیم اون‌ها به فیلتر رگلاتور
1/4 نیست؛ طراحی مسیر هوا، اتصالات تبدیل، دبی و شرایط مدار باید جداگانه بررسی بشه.

تفاوت فیلتر رگلاتور با رگلاتور ساده

رگلاتور ساده وظیفه اصلی تنظیم فشار رو بر عهده داره، اما
فیلتر رگلاتور کاموزی MC104-D00
همزمان بخش فیلتراسیون هم داره. بنابراین اگر هوای ورودی علاوه بر تنظیم فشار نیاز
به عبور از فیلتر داشته باشه، فیلتر رگلاتور می‌تونه راهکار جمع‌وجورتری باشه.

برای مقایسه با یک رگلاتور بدون فیلتر می‌تونی

رگلاتور دقیق پنوماتیک SMC مدل IR200-02

یا

رگلاتور پنوماتیک شاکو

رو هم بررسی کنی.

فیلتر رگلاتور با واحد مراقبت کامل چه فرقی دارد؟

یکی از اشتباهات رایج اینه که هر فیلتر رگلاتوری رو «واحد مراقبت کامل» بنامیم.
مدل MC104-D00 یک فیلتر رگلاتوره؛ یعنی فیلتر و تنظیم‌کننده
فشار رو با هم داره، اما به‌تنهایی مجموعه سه‌تکه فیلتر، رگلاتور و روغن‌زن نیست.

اگر سیستم تو به مجموعه کامل‌تری نیاز داره، می‌تونی برای مقایسه

واحد مراقبت پنوماتیک شاکو

رو هم ببینی.

مقایسه فیلتر رگلاتور کاموزی و فستو

برای انتخاب بین برندها بهتره صرفاً اسم برند ملاک نباشه. سایز رزوه، رنج فشار،
دبی مورد نیاز، نوع تخلیه، درجه فیلتراسیون، ابعاد نصب و لوازم جانبی باید با مدار
مقایسه بشن.

برای مثال، محصول

فیلتر رگلاتور فستو MS4-LFR کد 529156

هم سایز 1/4 داره، اما مشخصات فنی اون با
MC104-D00
یکسان نیست. بنابراین این دو محصول نباید بدون بررسی فنی جایگزین مستقیم هم در نظر
گرفته بشن.

گزینه دیگری که می‌تونی برای مقایسه بررسی کنی

فیلتر رگلاتور پنوماتیک شاکو

است.

مزایای فیلتر رگلاتور کاموزی سری MC

• ترکیب فیلتر و رگلاتور در یک تجهیز
• طراحی ماژولار سری MC
• اتصال استاندارد G1/4 در مدل MC104-D00
• المنت فیلتر 25 میکرون
• تنظیم فشار خروجی از 0.5 تا 10 بار
• تخلیه کندانس دستی و نیمه‌اتوماتیک
• رگلاتور از نوع Self-Relieving
• پورت مجزا برای نصب گیج فشار
• قابلیت نصب In-line یا روی دیوار با تجهیزات مناسب
• مناسب برای سیستم‌های هوای فشرده صنعتی

قبل از خرید فیلتر رگلاتور کاموزی به چه نکاتی توجه کنیم؟

قبل از سفارش فیلتر رگلاتور کاموزی بهتره چند مشخصه اصلی مدار رو
بررسی کنی تا مدل اشتباه خریداری نشه.

• کد فنی:
  روی قطعه باید مدل مورد نیاز
  MC104-D00
  باشه.
• سایز اتصال:
  ورودی و خروجی این مدل G1/4 است.
• فشار ورودی:
  فشار سیستم باید با محدوده مجاز مدل و نوع تخلیه تطابق داشته باشه.
• فشار خروجی:
  نسخه استاندارد بین 0.5 تا 10 بار تنظیم میشه.
• درجه فیلتراسیون:
  المنت استاندارد این کد 25 میکرونه.
• نوع تخلیه:
  نسخه D00 تخلیه دستی/نیمه‌اتوماتیک داره.
• گیج:
  نسخه استاندارد گیج همراه نداره و در صورت نیاز باید گیج مناسب جداگانه انتخاب بشه.
• دبی مورد نیاز:
  ظرفیت جریان باید بر اساس مصرف واقعی سیستم و نمودارهای جریان سازنده بررسی بشه.
• دمای محیط و هوا:
  شرایط نصب باید در محدوده اعلام‌شده Camozzi قرار داشته باشه.

نکات نصب و نگهداری MC104-D00

فیلتر رگلاتور باید با جهت جریان صحیح نصب بشه و برای عملکرد مناسب بخش جمع‌آوری
کندانس، وضعیت نصب عمودی رعایت بشه. قبل از انجام تعمیرات یا باز کردن بخش‌های
فیلتر هم باید فشار سیستم به شکل ایمن تخلیه بشه.

میزان کندانس موجود در کاسه و وضعیت المنت فیلتر باید متناسب با شرایط محیط،
کیفیت هوای کمپرسور و میزان کارکرد سیستم به‌صورت دوره‌ای بررسی بشه.

برای انتقال هوای فشرده از واحد آماده‌سازی به بخش‌های مختلف مدار هم می‌تونی

شیلنگ پنوماتیک

موجود در کاراکو صنعت رو بررسی کنی.

قیمت فیلتر رگلاتور کاموزی MC104-D00

قیمت فیلتر رگلاتور کاموزی مدل
MC104-D00
با توجه به موجودی، شرایط تأمین و تغییرات بازار تجهیزات صنعتی ممکنه ثابت نباشه.
به همین دلیل برای دریافت قیمت روز بهتره هنگام استعلام، کد کامل
MC104-D00
رو اعلام کنی.

اگر این محصول رو برای جایگزینی قطعه قبلی دستگاه می‌خوای، ارسال عکس واضح از پلاک
و مشخصات قطعه قبلی هم کمک می‌کنه مدل و کانفیگ قبل از سفارش بررسی بشه.

سوالات متداول درباره فیلتر رگلاتور کاموزی

MC104-D00 چه نوع قطعه‌ای است؟

مدل MC104-D00 یک فیلتر رگلاتور پنوماتیک از سری MC برند
Camozzi است که فیلتراسیون و تنظیم فشار رو در یک مجموعه انجام میده.

سایز فیلتر رگلاتور کاموزی MC104-D00 چقدر است؟

سایز اتصال ورودی و خروجی این مدل G1/4 یا 1/4 اینچ است.

رنج فشار خروجی MC104-D00 چقدر است؟

محدوده استاندارد تنظیم فشار خروجی این مدل
0.5 تا 10 bar
است.

فیلتر این مدل چند میکرون است؟

مدل استاندارد MC104-D00 دارای المنت فیلتر 25 میکرون است.

آیا فیلتر رگلاتور کاموزی MC104-D00 گیج دارد؟

خیر. نسخه استاندارد این کد بدون گیج فشار عرضه می‌شود، اما پورت گیج
G1/8
دارد.

تخلیه آب MC104-D00 اتوماتیک است؟

این مدل دارای تخلیه دستی/نیمه‌اتوماتیک است و نباید با نسخه‌های دارای تخلیه
شناوری کاملاً اتوماتیک اشتباه گرفته شود.

آیا MC104-D00 واحد مراقبت کامل است؟

خیر. این محصول یک فیلتر رگلاتور است و به‌تنهایی شامل روغن‌زن نیست. در صورت نیاز
به مجموعه کامل FRL باید اجزای مورد نیاز سیستم جداگانه بررسی شوند.

آیا می‌توان فیلتر رگلاتور دیگری را جای MC104-D00 نصب کرد؟

فقط زمانی که سایز اتصال، فشار ورودی و خروجی، ظرفیت جریان، درجه فیلتراسیون،
نوع تخلیه، ابعاد و سایر مشخصات فنی با نیاز سیستم تطابق داشته باشن. شباهت ظاهری
برای جایگزینی کافی نیست.

خرید فیلتر رگلاتور کاموزی از کاراکو صنعت

برای خرید فیلتر رگلاتور کاموزی مدل
MC104-D00
و سایر تجهیزات پنوماتیک Camozzi می‌تونی قبل از سفارش، مدل و مشخصات فنی مورد نیاز
سیستمت رو با کارشناسان کاراکو صنعت بررسی کنی.

همچنین در صفحه

نمایندگی کاموزی

می‌تونی سایر محصولات Camozzi موجود در کاراکو صنعت رو مشاهده کنی.

کاراکو صنعت به عنوان نمایندگی کاموزی و مرکز تأمین محصولات Camozzi
در زمینه تأمین تجهیزات پنوماتیک این برند فعالیت می‌کند. برای استعلام قیمت،
موجودی یا بررسی فنی فیلتر رگلاتور کاموزی مدل
MC104-D00
می‌تونی کد محصول یا تصویر قطعه مورد نیازت رو برای کارشناسان کاراکو صنعت ارسال کنی.
