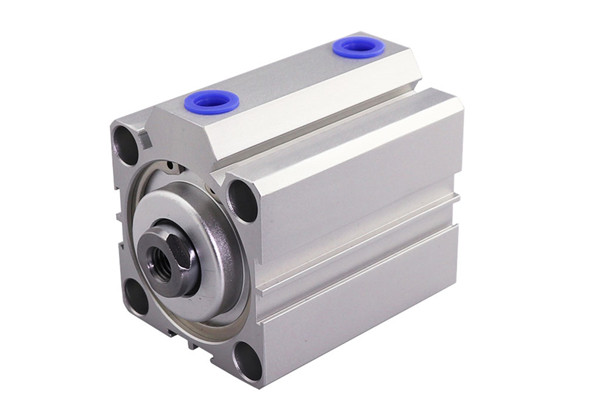

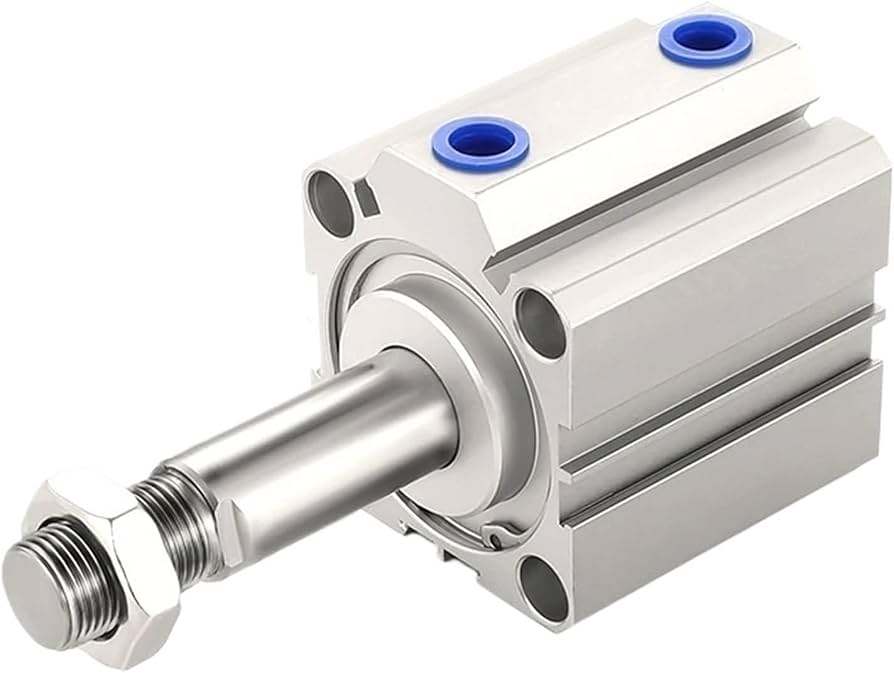

لندرجک کامپکت پنوماتیک چیست؟
جک کامپکت پنوماتیک یکی از انواع پرکاربرد سیلندرهای پنوماتیک است که برای ایجاد حرکت خطی در سیستمهای صنعتی و تجهیزات اتوماسیون استفاده میشود. این نوع جک به دلیل طراحی فشرده و ابعاد کوچک، برای ماشینآلاتی که فضای نصب محدودی دارند گزینه مناسبی محسوب میشود.
این تجهیز با استفاده از انرژی هوای فشرده، نیروی لازم برای حرکت دادن قطعات را ایجاد میکند. ساختار جمعوجور آن باعث شده است در دستگاههای مونتاژ، بستهبندی، خطوط تولید و تجهیزات صنعتی مختلف کاربرد گستردهای داشته باشد.
در مقایسه با بسیاری از سیلندرهای پنوماتیک معمولی، جک پنوماتیک کامپکت طول بدنه کوتاهتری دارد و در شرایطی که محدودیت فضا وجود دارد، عملکرد مناسبی ارائه میدهد.
نحوه عملکرد جک کامپکت پنوماتیک
عملکرد این جک بر اساس تبدیل انرژی هوای فشرده به حرکت مکانیکی انجام میشود. هوای فشرده از طریق شیر کنترل وارد محفظه جک میشود و باعث حرکت پیستون داخلی خواهد شد.
حرکت رفت و برگشتی پیستون، نیروی خطی تولید میکند که برای جابهجایی، فشار دادن، نگه داشتن یا انتقال قطعات مورد استفاده قرار میگیرد.
در یک سیستم پنوماتیک استاندارد، جک کامپکت معمولاً در کنار تجهیزاتی مانند شیر برقی، رگلاتور، واحد مراقبت و اتصالات پنوماتیک کار میکند تا عملکرد دقیق و پایدار داشته باشد.
ساختار و اجزای جک پنوماتیک کامپکت
طراحی جکهای کامپکت به گونهای است که بیشترین عملکرد را در کمترین فضای ممکن ارائه دهند. این نوع سیلندر از قطعات مختلفی تشکیل شده است که هماهنگی آنها باعث حرکت روان و دقیق میشود.
- بدنه سیلندر: معمولاً از آلومینیوم ساخته میشود تا وزن کم و مقاومت مناسب داشته باشد.
- پیستون داخلی: وظیفه تبدیل فشار هوا به حرکت مکانیکی را بر عهده دارد.
- شفت خروجی: نیروی ایجاد شده را به بخش مکانیکی دستگاه منتقل میکند.
- آببندها: از نشتی هوا جلوگیری کرده و باعث افزایش عمر کاری جک میشوند.
- اتصالات ورودی هوا: مسیر ورود و خروج هوای فشرده را فراهم میکنند.
مشخصات فنی جک کامپکت پنوماتیک
| ویژگی | توضیحات |
|---|---|
| نوع محصول | سیلندر کامپکت پنوماتیک |
| نوع عملکرد | معمولاً دو طرفه |
| نیروی محرک | هوای فشرده |
| نوع حرکت | حرکت خطی رفت و برگشتی |
| کاربرد | ماشینآلات صنعتی و اتوماسیون |
| ویژگی اصلی | طراحی کوچک و مناسب فضاهای محدود |
| سیال کاری | هوای فشرده |
کاربردهای جک کامپکت پنوماتیک در صنعت
طراحی فشرده و عملکرد مناسب باعث شده است این نوع سیلندر در صنایع مختلف مورد استفاده قرار گیرد. انتخاب صحیح جک به عواملی مانند نیروی مورد نیاز، طول کورس، فشار کاری و شرایط محیطی بستگی دارد.
کاربرد در ماشینآلات صنعتی
ماشینآلات صنعتی برای انجام بسیاری از فرآیندهای مکانیکی به حرکت دقیق نیاز دارند. جک کامپکت پنوماتیک در این تجهیزات برای جابهجایی قطعات، فیکس کردن قطعه کار و انجام عملیات تکرارشونده استفاده میشود.
استفاده در خطوط مونتاژ
در خطوط مونتاژ، سرعت و تکرارپذیری اهمیت زیادی دارد. سیلندر کامپکت پنوماتیک با ابعاد مناسب و عملکرد سریع، یکی از گزینههای کاربردی برای تجهیزات مونتاژ اتوماتیک است.
کاربرد در دستگاههای بستهبندی
دستگاههای بستهبندی به مکانیزمهای دقیق برای باز و بسته کردن، فشار دادن و انتقال محصولات نیاز دارند. جک پنوماتیک کامپکت در بسیاری از این سیستمها برای ایجاد حرکت کنترلشده استفاده میشود.
مزایای استفاده از جک کامپکت پنوماتیک
- ابعاد کوچک و مناسب برای فضاهای محدود
- وزن کمتر نسبت به برخی مدلهای مشابه
- سرعت مناسب در انجام سیکلهای کاری
- نصب آسان در مدارهای پنوماتیک
- مناسب برای سیستمهای اتوماسیون صنعتی
- نگهداری ساده و هزینه تعمیرات پایینتر
مقایسه جک کامپکت پنوماتیک با سایر جکهای پنوماتیک
انتخاب نوع سیلندر پنوماتیک به فضای نصب، میزان نیروی مورد نیاز، طول کورس و شرایط کاری دستگاه بستگی دارد. جک کامپکت به دلیل طراحی کوتاه و فشرده، برای بسیاری از کاربردهای صنعتی مناسب است؛ اما در بعضی پروژهها استفاده از مدلهای دیگر عملکرد بهتری ایجاد میکند.
تفاوت جک کامپکت پنوماتیک با جک چهار میل پنوماتیک
جک چهار میل پنوماتیک به دلیل داشتن چهار میله راهنما، استحکام مکانیکی بیشتری دارد و در کاربردهایی که بار جانبی یا فشار کاری بالاتر وجود دارد استفاده میشود.
در مقابل، جک کامپکت پنوماتیک فضای نصب کمتری اشغال میکند و برای ماشینآلاتی که محدودیت فضا دارند انتخاب مناسبتری است.
برای مقایسه با یک مدل مقاومتر میتوانید مشخصات
جک چهار میل پنوماتیک SC
را بررسی کنید.
تفاوت جک کامپکت با جک پنوماتیک DSBC فستو
جکهای صنعتی فستو به دلیل کیفیت ساخت بالا و عملکرد دقیق، در بسیاری از خطوط تولید حرفهای استفاده میشوند. مدلهای سری DSBC برای کاربردهای صنعتی با سیکل کاری بالا طراحی شدهاند.
اگر پروژه به یک سیلندر پنوماتیک با استاندارد صنعتی بالا نیاز داشته باشد، بررسی مدلهای مشابه مانند
جک DSBC فستو
میتواند در انتخاب بهتر کمک کند.
تفاوت جک کامپکت با جک قلمی پنوماتیک
جکهای قلمی پنوماتیک برای کاربردهایی طراحی شدهاند که فضای نصب بسیار محدود است. قطر کم و ساختار باریک این جکها باعث شده است در تجهیزات کوچک و دقیق کاربرد زیادی داشته باشند.
جک کامپکت در مقایسه با جک قلمی معمولاً نیروی بیشتری ارائه میدهد و برای کاربردهای صنعتی گستردهتر مناسب است.
برای کاربردهای سبکتر میتوان مدلهایی مانند
جک قلمی پنوماتیک
را بررسی کرد.
مقایسه با جک قلمی DSNU فستو
جک قلمی DSNU فستو یکی از مدلهای شناختهشده در سیستمهای پنوماتیک دقیق است. این مدل بیشتر برای ماشینآلاتی استفاده میشود که به ابعاد کوچک و عملکرد پایدار نیاز دارند.
جک قلمی DSNU فستو
یکی از گزینههای جایگزین برای کاربردهای سبکتر محسوب میشود.
تجهیزات مورد نیاز برای عملکرد بهتر جک کامپکت پنوماتیک
برای اینکه جک پنوماتیک عملکرد مناسبی داشته باشد، کیفیت هوای ورودی و تجهیزات جانبی مدار اهمیت زیادی دارد. هوای آلوده یا فشار نامناسب میتواند باعث کاهش عمر قطعات داخلی شود.
شیر برقی پنوماتیک برای کنترل حرکت جک
شیر برقی پنوماتیک وظیفه تغییر مسیر هوای فشرده را بر عهده دارد و باعث کنترل حرکت رفت و برگشتی جک میشود.
در سیستمهای اتوماسیون میتوان از
شیر برقی پنوماتیک ایرتک
برای کنترل دقیق جک استفاده کرد.
شیر برقی کاموزی در مدار پنوماتیک
شیرهای برقی کاموزی برای کنترل تجهیزات پنوماتیک و تغییر مسیر جریان هوا کاربرد دارند. انتخاب صحیح شیر باعث افزایش سرعت و دقت حرکت سیلندر میشود.
شیر برقی کاموزی
یکی از تجهیزات مرتبط با مدارهای پنوماتیک صنعتی است.
رگلاتور پنوماتیک و کنترل فشار هوا
فشار هوای ورودی تاثیر مستقیمی روی نیروی خروجی و سرعت حرکت جک دارد. رگلاتور پنوماتیک با تنظیم فشار، شرایط مناسب برای عملکرد سیلندر را فراهم میکند.
استفاده از
رگلاتور پنوماتیک شاکو
به کنترل بهتر فشار سیستم کمک میکند.
فیلتر رگلاتور و واحد مراقبت پنوماتیک
هوای فشرده قبل از ورود به جک باید تصفیه و تنظیم شود. فیلتر رگلاتور با حذف رطوبت و ذرات آلوده، باعث افزایش عمر تجهیزات میشود.
برای آمادهسازی هوای مدار میتوان از
فیلتر رگلاتور شاکو
و
واحد مراقبت پنوماتیک شاکو
استفاده کرد.
اتصالات مورد نیاز برای نصب جک کامپکت پنوماتیک
نصب صحیح جک کامپکت پنوماتیک به انتخاب اتصالات مناسب نیاز دارد. اتصالات پنوماتیک وظیفه ایجاد ارتباط بین جک، شیر کنترل، شیلنگ و سایر تجهیزات مدار هوای فشرده را بر عهده دارند.
استفاده از قطعات استاندارد باعث کاهش نشتی هوا، افزایش راندمان سیستم و عملکرد بهتر سیلندر پنوماتیک میشود.
شیلنگ پنوماتیک برای انتقال هوای فشرده
شیلنگ پنوماتیک مسیر انتقال هوا بین تجهیزات مختلف را ایجاد میکند. انتخاب شیلنگ مناسب باید بر اساس فشار کاری، دمای محیط و نوع کاربرد انجام شود.
در سیستمهایی که از جک کامپکت استفاده میکنند، کیفیت مسیر انتقال هوا تاثیر مستقیمی روی سرعت و عملکرد جک دارد.
برای ایجاد یک مدار مطمئن میتوان از
شیلنگ پنوماتیک
مناسب سیستمهای هوای فشرده استفاده کرد.
اتصال مستقیم پنوماتیک
اتصال مستقیم یکی از قطعات پرکاربرد در مدارهای پنوماتیک است که برای اتصال شیلنگ به جک، شیرها و تجهیزات کنترل هوا استفاده میشود.
طراحی استاندارد این اتصالات باعث نصب سریعتر و کاهش احتمال نشتی در سیستم میشود.
اتصال مستقیم پنوماتیک CDC
برای اتصال تجهیزات در مدارهای هوای فشرده کاربرد دارد.
اتصال زانویی پنوماتیک
در بسیاری از ماشینآلات صنعتی فضای نصب محدود است. اتصال زانویی پنوماتیک امکان تغییر مسیر شیلنگ را فراهم میکند و باعث نصب راحتتر تجهیزات میشود.
اتصال زانویی پنوماتیک CDC
یکی از تجهیزات کاربردی برای نصب آسان خطوط پنوماتیک است.
فلو کنترل پنوماتیک برای تنظیم سرعت جک
سرعت حرکت جک کامپکت پنوماتیک باید متناسب با عملکرد دستگاه تنظیم شود. فلو کنترل پنوماتیک با محدود کردن میزان عبور هوا، سرعت حرکت سیلندر را کنترل میکند.
استفاده از فلو کنترل مناسب باعث حرکت نرمتر جک و جلوگیری از ضربه در انتهای کورس میشود.
برای تنظیم سرعت حرکت میتوان از
فلو کنترل پنوماتیک
استفاده کرد.
راهنمای انتخاب جک کامپکت پنوماتیک مناسب
انتخاب صحیح جک پنوماتیک تاثیر زیادی روی عملکرد دستگاه و عمر تجهیزات دارد. قبل از خرید باید چند عامل مهم بررسی شود.
بررسی قطر پیستون جک
قطر پیستون مشخصکننده میزان نیروی خروجی جک است. هرچه قطر پیستون بیشتر باشد، نیروی ایجاد شده نیز افزایش پیدا میکند.
بررسی طول کورس
کورس جک میزان مسافتی است که شفت حرکت میکند. انتخاب کورس مناسب باعث میشود جک بهترین عملکرد را در دستگاه داشته باشد.
بررسی فشار کاری سیستم
فشار هوای ورودی باید با مشخصات فنی جک هماهنگ باشد. فشار نامناسب میتواند باعث کاهش قدرت یا آسیب به قطعات داخلی شود.
توجه به فضای نصب
یکی از مهمترین مزایای جک کامپکت، ابعاد کوچک آن است. این ویژگی باعث میشود در دستگاههایی که فضای محدود دارند، انتخاب مناسبی باشد.
نکات نگهداری جک کامپکت پنوماتیک
نگهداری صحیح باعث افزایش عمر مفید جک و کاهش هزینههای تعمیرات میشود. رعایت چند نکته ساده میتواند عملکرد سیستم را بهبود دهد.
- استفاده از هوای فشرده تمیز و بدون رطوبت
- بررسی دورهای نشتی در اتصالات
- تنظیم صحیح فشار ورودی هوا
- بررسی وضعیت آببندها و قطعات داخلی
- استفاده از تجهیزات جانبی استاندارد
معرفی کاراکو صنعت؛ تامینکننده تجهیزات صنعتی
کاراکو صنعت مجموعهای تخصصی در زمینه تامین تجهیزات صنعتی و اتوماسیون فعالیت میکند. این مجموعه محصولات مورد نیاز صنایع مختلف را با مشاوره فنی و شناخت نیاز پروژهها ارائه میدهد.
کاراکو صنعت به عنوان تامینکننده تخصصی
هیدرولیک، پنوماتیک، ابزار دقیق، پمپ و لوازم جانبی پمپ
فعالیت دارد و تجهیزات مورد نیاز سیستمهای صنعتی را تامین میکند.
در حوزه پنوماتیک، این مجموعه انواع جکهای پنوماتیک، شیرهای کنترلی، رگلاتورها، واحدهای مراقبت، اتصالات و تجهیزات هوای فشرده را ارائه میدهد.
چرا خرید جک کامپکت پنوماتیک از کاراکو صنعت؟
- تامین تجهیزات پنوماتیک مورد نیاز صنایع
- مشاوره برای انتخاب مدل مناسب جک
- کوچک و قابل نصب در همه جا
- تامین محصولات هیدرولیک، پنوماتیک و ابزار دقیق
- پشتیبانی برای پروژههای صنعتی و خطوط تولید
سوالات متداول درباره جک کامپکت پنوماتیک
جک کامپکت پنوماتیک چیست؟
سیلندر کامپکت پنوماتیک یک سیلندر کوچک و فشرده است که با استفاده از هوای فشرده، حرکت خطی ایجاد میکند و در ماشینآلات صنعتی کاربرد دارد.
جک کامپکت پنوماتیک چه کاربردی دارد؟
این جک در خطوط مونتاژ، دستگاههای بستهبندی، ماشینآلات صنعتی و سیستمهای اتوماسیون استفاده میشود.
تفاوت جک کامپکت و جک معمولی چیست؟
جک کامپکت ابعاد کوچکتری دارد و برای فضاهای محدود مناسب است، در حالی که برخی جکهای معمولی برای تحمل بارهای بیشتر طراحی شدهاند.
برای عملکرد بهتر جک کامپکت به چه تجهیزاتی نیاز است؟
استفاده از شیر برقی، رگلاتور، واحد مراقبت، شیلنگ و اتصالات مناسب باعث افزایش کیفیت عملکرد سیستم میشود.
خرید جک کامپکت پنوماتیک از کاراکو صنعت
اگر به یک سیلندر کوچک، مقاوم و مناسب برای سیستمهای اتوماسیون نیاز دارید،
جک کامپکت پنوماتیک
میتواند انتخاب مناسبی برای ایجاد حرکت دقیق و سریع در تجهیزات صنعتی باشد.
کاراکو صنعت با تامین تجهیزات
هیدرولیک، پنوماتیک، ابزار دقیق، پمپ و لوازم جانبی پمپ
برای بررسی مشخصات، دریافت اطلاعات فنی و خرید جک کامپکت پنوماتیک میتوانید از طریق سایت کاراکو صنعت اقدام کنید.
